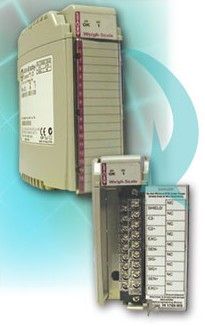

Módulo de pesagem eletrônico HI 1769-WS series

Hardy Instruments’ HI 1769-WS é um módulo de balança estilo PLC de canal único para uso com os controladores Allen-Bradley MicroLogix® 1500 e CompactLogix®. O HI 1769-WS lê e condiciona dados de peso e diagnóstico de sensores de carga de strain gages ou células de carga e comunica esses dados pelo backplane do chassi de E/S ao processador MicroLogix® 1500 ou CompactLogix®. O módulo HI 1769-WS reduz os custos de instalação, uma vez que não necessita de um instrumento de escala independente externo com uma ligação de comunicações com fios ao PLC. O HI 1769-WS condiciona e digitaliza o sinal de peso cem vezes por segundo com mais de oito milhões de contagens de resolução em uma faixa de sinal diferencial de 0 a 15mV. Em seguida, ele transmite os dados de Bruto, Líquido, Tara e/ou Diagnóstico selecionáveis para o processador. Esta alta resolução permite que o módulo tolere grandes cargas mortas e um dimensionamento excessivo dos sensores de carga, mantendo um alto nível de resolução utilizável. O módulo fornece 5 volts de excitação DC para acionar até quatro sensores de carga de 350 ohms ou células de carga associadas a uma única escala. Ele suportará células de carga adicionais com uma fonte de alimentação externa
