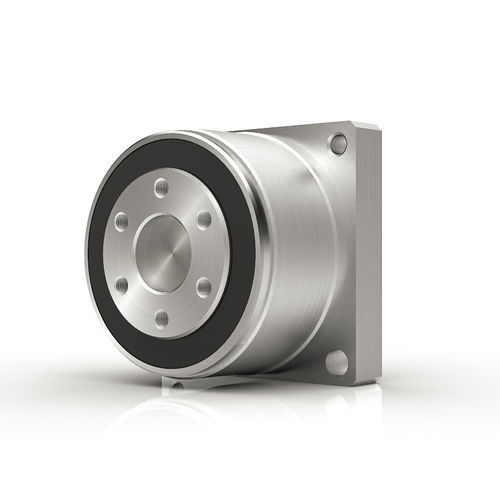

Redutor harmônico CSF-2XHcoaxialde eixo maciço1–5 Nm
Guardar nos favoritos
Comparar
Características
- Tipo
- harmônico
- Orientação dos eixos
- coaxial
- Tipo de eixo-árvore
- de eixo maciço
- Torque
- 1–5 Nm, 10–20 Nm, 2–50 Nm, 5–10 Nm, 0,5–1 Nm, 0,2–0,5 Nm, 50–100 Nm
- Características construção
- compacto, miniatura
- Performance
- sem folga
- Aplicações
- para servomotor, para robótica
- Velocidade de rotação
3.500 rpm, 6.500 rpm
(21.991,15 rad.min-1, 40.840,7 rad.min-1)- Relação de redução
30 unit, 50 unit, 80 unit, 100 unit
Descrição
Disponíveis com um veio de saída ou flange, os redutores miniatura CSF 2XH foram concebidos para serem acoplados diretamente a qualquer servomotor. O veio do motor é ligado diretamente ao elemento de entrada da cabeça de engrenagem. A cabeça de engrenagem miniatura CSF-2XH está disponível em 4 tamanhos com relações de transmissão de 30:1 a 100:1 e binário máximo: .5~28Nm. Estas mini-redutoras de ondas de deformação são ideais para aplicações de semicondutores e robótica.
Características principais:
Folga zero
Elevada precisão de posicionamento (± 1,5 a 10 arc-min) num conjunto muito compacto
Rolamento de esferas compacto de 4 pontos montado no eixo principal
⌀22mm~53mm
Perfil do dente em S
Saída por flange (F) ou veio (J) disponível
---
