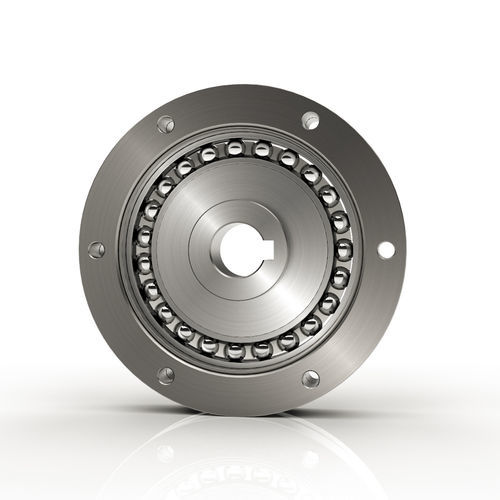

Redutor harmônico FB-2coaxialde eixo maciço1–5 Nm
Guardar nos favoritos
Comparar
Características
- Tipo
- harmônico
- Orientação dos eixos
- coaxial
- Tipo de eixo-árvore
- de eixo maciço
- Torque
- 1–5 Nm, 10–20 Nm, 2–50 Nm, 5–10 Nm, 50–100 Nm, 100–200 Nm, 200–500 Nm, 500–1000 Nm
- Características construção
- compacto
- Aplicações
- para automatismo, para aplicações médicas, para eixo, para robótica
- Outras características
- com transmissão mecânica
- Velocidade de rotação
1.700 rpm, 2.000 rpm, 2.300 rpm, 2.500 rpm
(10.681,42 rad.min-1, 12.566,37 rad.min-1, 14.451,33 rad.min-1, 15.707,96 rad.min-1)- Relação de redução
MÁX: 160 unit
MÍN: 50 unit
Descrição
Oferece ao projetista transmissões de potência mecânicas em linha, de elevada relação, em configurações extremamente compactas. Os conjuntos de componentes Pancake são mais fáceis de utilizar do que as engrenagens convencionais. Tudo o que é necessário é um suporte de rolamento adequado para o eixo de entrada e saída, e um meio de fixar a estria circular contra a rotação.
Tipo de forma plana
Elevada precisão de posicionamento e de rotação
Largura axial reduzida
Facilmente adaptável à montagem fornecida pelo cliente
Como funciona
O conjunto de componentes FB é composto por quatro elementos:
Gerador de ondas, um conjunto de rolamentos elípticos
Flexspline, um anel não rígido com dentes externos
Circular Spline, engrenagem interna rígida
Spline dinâmico, engrenagem interna rígida
---
