- Redutor planetário
- Harmonic Drive LLC

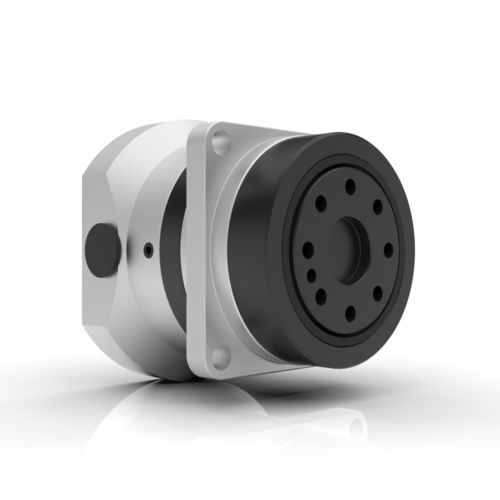

Redutor sem folga CSG-GHplanetárioharmônicocoaxial
Guardar nos favoritos
Comparar
Características
- Tipo
- planetário
- Orientação dos eixos
- coaxial
- Tipo de eixo-árvore
- de eixo maciço
- Torque
- 200–500 Nm, 100–200 Nm, 500–1000 Nm, 50–100 Nm, 2–50 Nm, 1–2 kNm, 2–5 kNm, 10–20 Nm
- Montagem
- para montagem em flange
- Performance
- de torque elevado, sem folga
- Aplicações
- para servomotor, para eixo, para motor elétrico
- Velocidade de rotação
2.800 rpm, 3.800 rpm, 4.800 rpm, 6.500 rpm, 8.500 rpm
(17.592,92 rad.min-1, 23.876,1 rad.min-1, 30.159,29 rad.min-1, 40.840,7 rad.min-1, 53.407,08 rad.min-1)- Relação de redução
50 unit, 80 unit, 100 unit, 120 unit, 160 unit
Descrição
As cabeças de engrenagem CSG-GH Harmonic Drive® de folga zero proporcionam um binário 30% mais elevado do que a nossa cabeça de engrenagem padrão (CSF-GH) com uma vida útil 42% mais longa, mantendo a mesma precisão e repetibilidade elevadas. A série CSG-GH utiliza o nosso perfil de dentes em S patenteado para um desempenho inigualável. O design do acoplamento Quick Connect® permite a montagem fácil de qualquer servomotor.
Folga zero
Disponível em 5 tamanhos de estrutura
Precisão: <1 arc-min
Repetibilidade: ±4 a ±10 arc-sec
Rolamento de saída de rolos cruzados
Disponível com saída por flange, eixo de saída sem chaveta ou eixo com chaveta e furo central roscado
---
