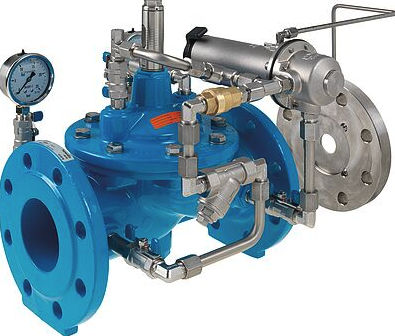

Válvula de diafragma 1300 series

de acionamento hidráulicode controle de vazãopara água

A válvula principal é uma válvula de diafragma de funcionamento hidráulico. A energia de trabalho é o meio inerente. A maioria dos tipos de válvulas funciona de forma puramente hidráulica, sem qualquer energia externa. Aplicações Para utilização em sistemas de água potável (outros meios após consulta) Limitação do fluxo de entrada de uma zona de pressão para uma zona de pressão inferior Manutenção constante de um caudal de filtração A alimentação de uma rede secundária necessita de uma limitação do caudal, para não pôr em perigo, por exemplo, o reservatório de extinção da rede primária (em combinação com uma redução da pressão). Modo de funcionamento A válvula reguladora de caudal assegura, de forma totalmente hidráulica, um caudal máximo pré-determinado, independentemente de qualquer alteração da pressão de funcionamento. O caudal nominal pode ser progressivamente variado até ±15% através da válvula de controlo. Informações sobre o produto Para calcular as dimensões da válvula, consulte as seguintes informações: Pressão de entrada máxima e mínima (rácios de pressão estática e dinâmica) Caudal requerido Perda de pressão admissível incl. orifício de medição (normalmente 0,5 bar sobre a válvula e a placa de orifício) Diâmetros e comprimentos de linha disponíveis Construção da válvula (design reto ou angular) Para obter a base de cálculo, informações sobre a perda de pressão e os valores característicos da válvula, consulte o final do Capítulo E.
