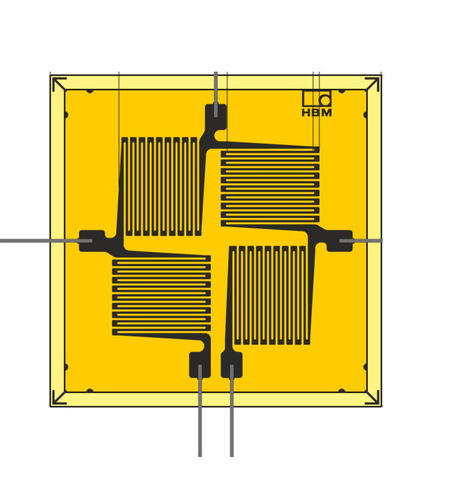

Extensômetro resistivo VY series

do tipo rosetapara análise de limitaçõesponte completa

VY Tensores de ponte completa com 4 grelhas de medição para medições em barras de tensão/compressão e barras de torção e para a determinação de tensões de corte Os extensômetros de ponte completa VY (SGs) têm 4 grades de medição, que são dispostas de modo que cada uma seja deslocada para a próxima a um ângulo de 90°. As aplicações típicas para SGs de pontes completas incluem medições em barras de tensão/compressão e barras de torção e determinação das tensões de corte à medida que ocorrem em vigas de cisalhamento. Com os tipos VY1 (0°/90° T ponte completa) e VY4 (ponte completa de cisalhamento/torção) oferecemos strain gauges (SG) em várias geometrias e tamanhos, cada um disponível com respostas de temperatura adaptadas aos seguintes materiais: Aço ferrítico (10,8 ppm/K; 6,0 ppm/°F); código de correspondência de temperatura: 1 Alumínio (23 ppm/K; 12,8 ppm/°F); código de correspondência de temperatura: 3 Aço austenítico (16 ppm/K, 8,9 ppm/°F); código de correspondência de temperatura: 5 Sílica/composto (0,5 ppm/K; 0,3 ppm/°F); código de correspondência de temperatura: 6 Titânio e ferro fundido cinzento (9 ppm/K; 5,0 ppm/°F); código de correspondência de temperatura: 7 Plástico (65 ppm/K; 36,1 ppm/°F); código de correspondência de temperatura: 8 Molibdénio (5,4 ppm/K; 3,0 ppm/°F); código de correspondência de temperatura: 9 Insira o código de correspondência de temperatura no lugar do espaço reservado "x" para obter o número de encomenda do medidor de tensão que você precisa. Os extensômetros marcados com o símbolo # só estão disponíveis para alumínio, aço ferrítico e austenítico
