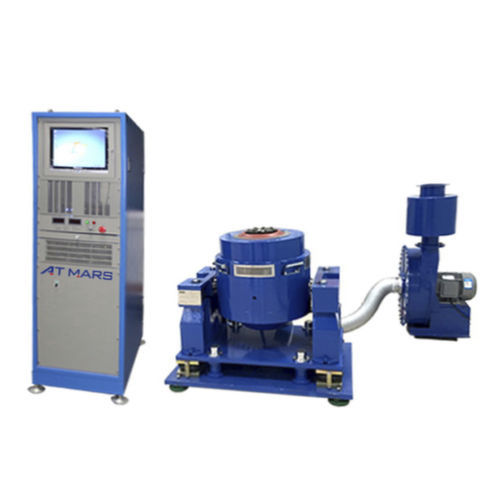

Equipamento de teste de vibração AM0042

controlado por computadorpara a indústria automotivapara a indústria eletrônica

O sistema de teste elétrico de vibração consiste em quatro partes: leito de teste de vibração, amplificador de potência, controlador e ventilador de resfriamento. É amplamente utilizado em peças de automóveis, aeroespacial, máquinas, navegação, comunicação, eletrônica, eletricista e outras indústrias para detectar a estabilidade estrutural das amostras de teste, o que ajuda a melhorar a estabilidade dos produtos. Destaque: 1. Princípio de funcionamento da mesa vibratória: o condutor electrificado move-se sob a acção de força electromagnética no campo magnético. Quando a bobina em movimento no circuito magnético da mesa de agitação eletromagnética passa através do sinal de corrente alternada, a força de excitação é gerada, e o movimento de vibração é gerado no circuito magnético. 2. Princípio de funcionamento do amplificador de potência: a corrente alternada trifásica é isolada através do transformador de frequência de potência, despressurizada e enviada para o filtro trifásico de ponte completa, e depois a fonte de alimentação CC de baixa ondulação é obtida através da filtragem do condensador e enviada para o transformador da ponte-H. A onda de tensão de saída é filtrada pelo modo normal e modo comum da bobina de estrangulamento e, em seguida, a saída para a mesa de agitação. 3. O controlador de vibração da série Venzo, o produto principal do controlador, é um controlador muito excelente com alto desempenho de custo, que pode controlar todos os tipos de mesas vibratórias (mesas vibratórias elétricas ou hidráulicas, etc.). A estrutura mais avançada de DSP e algoritmo de controle do mundo, processador DSP de 32 bits de ponto flutuante 450MHz, ADC de alto desempenho de 24 bits e faixa dinâmica de 130dB são adotados para garantir a qualidade de controle confiável.
