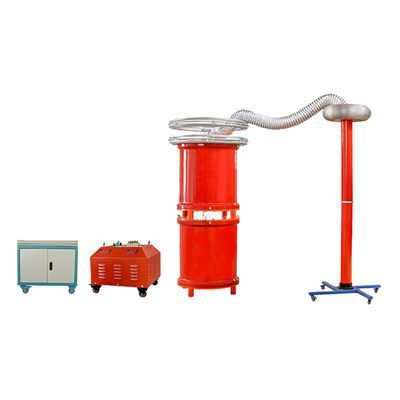

Sistema de teste de freqüência de ressonância variável HDXZ-162kVA/54kV

HDXZ-162kVA/54kV O Sistema de Teste de Ressonância CA de Frequência Variável é aplicado para o teste de resistência ao dieléctrico CA para equipamento eléctrico. O sistema é composto principalmente pelas seguintes partes: fonte de alimentação de controlo de frequência variável, transformador excitante, reactor e divisor capacitivo. 1. 10kV/300mm2 cabo 3km de corrente alternada, teste de tensão resistente, capacitância ≤1.1265uF, frequência de teste 30-300Hz, tensão de teste 22kV, tempo de teste 5min. 2. cabo 35kV/300mm2 1,5km de corrente alternada, teste de tensão resistente, capacitância ≤0.2917uF, frequência de teste 30-300Hz, tensão de teste 52kV, tempo de teste 60min. Características ● Com a função de protecção de sobretensão, sobrecorrente, arranque zero, sistema detune (flashover). O valor da protecção de sobretensão, sobrecorrente pode ser definido de acordo com a necessidade do utilizador. Acção de protecção de flashover quando o objecto de teste ● flash over e testador regista o valor da tensão flashover para análise de teste. ● Pequeno volume, peso leve, muito adequado para a operação de pessoas no local. ● Há três tipos de modos de trabalho, o que é conveniente para a escolha do utilizador de acordo com as condições no local. Modos de trabalho : Modo automático, modo manual, modo de afinação automática de impulso manual. ● Os dados podem ser armazenados e impressos em diferentes locais, e os números de série são números que são convenientes para a identificação e pesquisa. ● Quando o dispositivo varre automaticamente a frequência, o ponto de partida da frequência pode ser definido arbitrariamente na gama especificada. Entretanto, o LCD o ecrã ● apresenta a curva de varrimento, que é conveniente para os utilizadores compreenderem directamente se o ponto de ressonância é encontrado.
