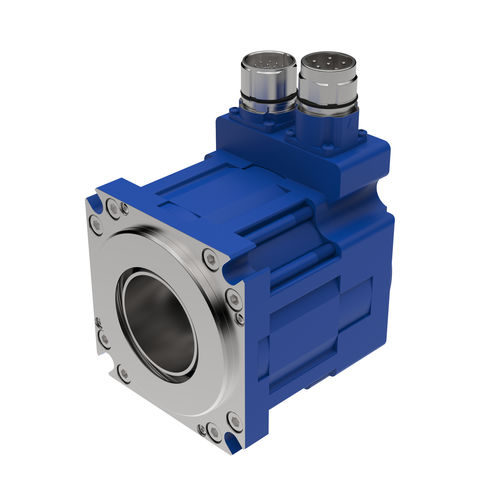

Servomotor CA ICM 09N

400 V230 VIP65

A tecnologia com acoplamento integrado permite uma instalação ainda mais compacta dos servomotores. O acoplamento é posicionado no interior do eixo do rotor, tornando a instalação extremamente curta. - O ICM 09N tem uma velocidade nominal de 3000 rpm, um binário nominal de 3,6 Nm e um comprimento de 87,3 mm. - O peso é de apenas 3,0 kg. - Resolver, Hiperface, protocolo EnDat e uma série de pinagens de acionamento compatíveis. - Os motores podem ser fornecidos com ou sem travão. - IP 65 de série, podendo ser encomendado com IP 67. - A tecnologia com acoplamento integrado permite uma instalação ainda mais compacta dos servomotores. - Para mais informações, consultar a ficha de dados do ICM 09N. Dados do produto ICM 09N: - Velocidade nominal [rpm]: 3000 - Binário de baixa velocidade [Nm]: 5.2 - Binário nominal [Nm]: 3.6 - Binário de pico [Nm]: 16.4 - Corrente nominal [A]: 3.8 - Comprimento* [mm]: 87,3 - Tamanho da flange [mm]: 92 - Massa** [kg]: 3.0 - Inércia [kgcm^2]: 5.5 * Sem transdutor e travão ** Com sistema de feedback resolver Acoplamentos: Estão atualmente disponíveis dois tipos de acoplamentos, todos utilizando foles metálicos. Existem dois comprimentos de fole que acomodam saídas de 0,2 e 0,3 mm, respetivamente. Ambos os comprimentos têm uma rigidez de aprox. 9 kNm/rad. O modelo CBE utiliza um veio expansível. O diâmetro standard do veio expansivo é de 16f7; outros veios disponíveis a pedido. O modelo CBC utiliza um único parafuso para fixar o eixo da máquina. Pode ser fornecido para adaptar-se a veios de ø5 a ø20 mm para o ICM09 e até ø25 para o ICM14.
