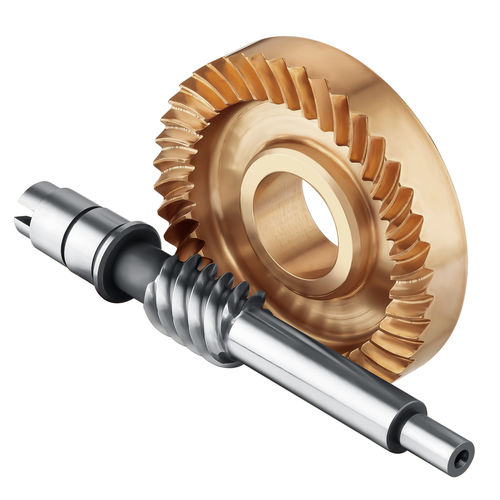

Engrenagem sem-fim

espiroidalflangeadaem POM

Pares de engrenagens espiroideas O par de engrenagens Spiroid é operado em eixos não-intersectantes e não paralelos. Envolve um pinhão cónico que se assemelha a uma minhoca. A engrenagem espiróide é uma engrenagem facial com os dentes curvados no sentido longitudinal; o dente é como um ângulo de hélice - mas não uma verdadeira espiral helicoidal. A figura mostra a relação esquemática nos pares de engrenagens espiroides com engrenagens cilíndricas sem-fim, engrenagens hipóides e engrenagens cônicas. Geralmente, o ângulo do eixo ∑=90°. A posição de instalação correspondente do pinhão espiróide e das engrenagens espiroides é: a mão esquerda do pinhão espiróide se aplica o deslocamento para baixo e a mão esquerda do pinhão espiróide se aplica o deslocamento para cima Os pares de engrenagens spiroides têm os tipos de helicoidais e os tipos de spiroides. O helicon é essencialmente um pinhão espiróide sem conicidade. O pinhão espiróide é essencialmente um pinhão espiróide com conicidade. Características do produto - Backlash ajustável, Zero backlash pode ser alcançado - Mais dentes em malha - Maior capacidade de carga - Força de choque superior - Linha de contato adequada que ajuda a formar películas de óleo lubrificante entre o conjugado superfícies dentárias. - Raio de curvatura maior induzido - Melhor desempenho de malha - Maior eficiência de transmissão - Correndo bem - Baixo ruído Aplicação - Aeroespacial - Defesa Nacional - Instrumentos médicos - Juntas de robôs - Dispositivo de indexação de ferramentas - Acionamento preciso de aparelhos e instrumentos - Antenas de radar - Maquinaria agrícola - Máquinas de elevação - Máquinas de embalagem - Cadeiras de rodas motorizadas - Scooters - Bomba elevatória utilizada em automóveis - Pedais de automóveis - Janelas e portas eléctricas - Maquinaria alimentar - Ferramentas eléctricas
