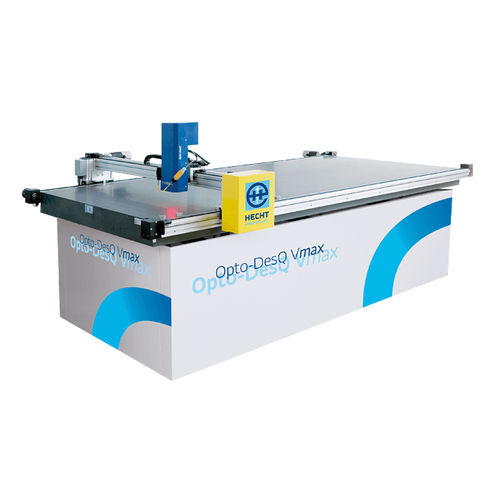

Sistema de medição de espessura Opto-DesQ Vmax

de diâmetrode comprimentogeométrico

Plataforma de medição ótica offline totalmente automática Medição e controlo sem contacto de comprimentos, larguras, ângulos, espessuras, raios, elipses, recessos, diâmetros de furos, coordenadas de perfuração, fresagem e ranhura e furos horizontais. O Opto-DesQ Vmax é utilizado para a medição sem contacto de todas as dimensões geométricas no fabrico industrial. O controlo ótico da qualidade é uma parte integrante da produção e assegura os seus processos. Esta mesa de medição está equipada com um sistema de câmara e um software especial de reconhecimento de imagem, que fornece resultados de medição altamente precisos. Detecta rapidamente se um componente está ou não dentro da tolerância especificada. Funções Opto-DesQ Vmax Gama de medição: Xmax. = 2.750 mm / Ymax. = 1.250 mm / Zmax. = 85 mm Criação de programas de medição com a interface HECHT: Importação de ficheiros DXF (2D, fiel à escala, sem cortes). Importação de ficheiros de máquina de uma máquina de perfuração de passagem (por exemplo, HOMAG, Biesse, Hüttenhölscher). Importação a partir de software CAD/CAM (pós-processador). Resultado da medição: Comparação dos valores nominais/realizados tendo em conta as tolerâncias com visualização do resultado a cores (OK / NOK). Indicação clara dos erros em forma de tabela. Marcação das posições defeituosas na visualização gráfica da peça de trabalho para uma fácil localização da falha. Ligação HECHT Inline Borehole Control: Módulo de software adicional para fornecer o "número de furos" e o "tamanho da peça" para o sistema autónomo HECHT Inline Borehole Control.
