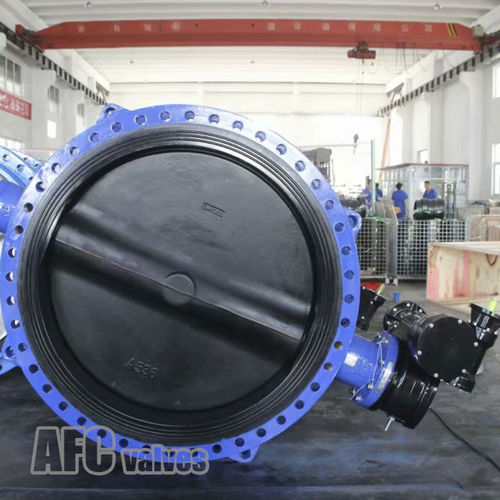

Válvula borboleta

manualde isolamentopara produtos químicos

Válvula Borboleta Concêntrica Totalmente Forrada As Válvulas Borboleta Concêntricas Totalmente Forradas são projetadas para manter uma vedação contra pressão diferencial bidirecional para evitar refluxo em sistemas projetados para fluxo unidirecional. Para isso, as válvulas possuem uma vedação de ajuste estanque, ou seja, junta, 0o-ring, usinadas com precisão e uma face plana da válvula nos lados a montante e a jusante da válvula, possuem insertos roscados em ambos os lados do corpo da válvula. Isto permite que elas sejam instaladas em um sistema usando dois conjuntos de parafusos e sem porcas. A válvula é instalada entre duas flanges utilizando um conjunto separado de parafusos para cada flange. Esta configuração permite que cada lado do sistema de tubulação seja desconectado sem perturbar o outro lado. Características - Almofada de montagem directa ISO5211 para uma fácil automatização - Altura de isolamento de acordo com a prescrição da planta - O raspador de sujeira impede que a umidade penetre na área do eixo - Três rolamentos impregnados de PTFE SS316L são fornecidos para o alinhamento preciso do eixo de disco - Sistema de vedação em 3 camadas assegura a protecção do ambiente - Assento em PTFE e versão com sede de borracha intercambiável - PTFE-liner para meios quimicamente tóxicos e altamente corrosivos, revestimento de borracha para várias aplicações industriais - As costas em borracha de silicone energizadas atrás do assento em PTFE tornam a vedação entre o revestimento e o disco estável e oferecem uma ampla gama de temperaturas - O desenho do eixo de disco de uma peça reduz o torque da válvula e aumenta o Kv - A opção de design de disco revestido a PTFE ou borracha evita custos elevados por metal caro em aplicações corrosivas - Fecho à prova de bolhas de pressão total
