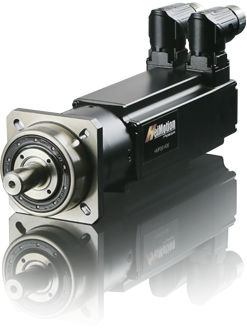

Servo-motorredutor CA H series

planetáriocoaxialde eixo maciço

As séries de servomotores HeiMotion Premium e Dynamic podem ser complementadas por redutores planetários em montagem direta de 40 mm a 130 mm. As combinações modulares motor-redutor satisfazem requisitos especiais, tais como cargas radiais elevadas ou diferentes tipos de montagem na máquina. Motor de engrenagens planetárias Os servo-motores Heidrive podem ser combinados com várias engrenagens planetárias compactas em montagem direta de 40 mm a 130 mm. Para além das combinações padrão, também podem ser combinados diferentes tamanhos de motor e de engrenagem. Montagem direta para servo-motores Nos requisitos de conceção do motor de engrenagens planetárias, o foco principal foi a redução do comprimento total e o baixo ruído. Foi possível obter reduções de ruído de até 6 dB através da eliminação do acoplamento de pinça e da ligação significativamente mais precisa da engrenagem solar. A caixa de velocidades de um estágio está disponível em relações de 1 a 10, a versão de dois estágios está disponível em relações de 9 a 64. Outras vantagens das engrenagens planetárias em montagem direta são o baixo momento de inércia e o peso reduzido. Uma visão geral das propriedades dos redutores planetários: - Folga reduzida - Binários de saída elevados - Elevado rendimento (até 96 %) - Pouco ruído - As mais elevadas exigências de qualidade - Qualquer posição de montagem - Lubrificação permanente - Sentido de rotação na mesma direção - Design modular com opções adicionais disponíveis a pedido Vantagens da combinação motor-caixa de velocidades HMPG/HMDG - Comprimento de instalação compacto - Momento de inércia de massa reduzido - Peso reduzido - Baixo ruído - Elevado rácio de eficiência Os motores HeiMotion Premium estão disponíveis em cinco tamanhos de flange: - 40 mm - HMP 04 - 60 mm - HMP 06 - 80 mm - HMP 08 - 100 mm - HMP 10 - 130 mm - HMP 13
