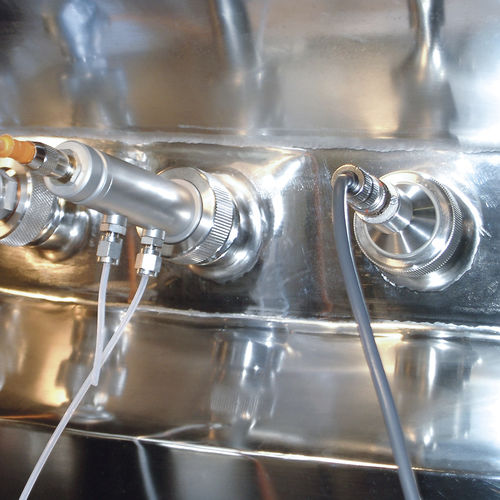

Sonda de concentração ALCOSENS

para álcoolde processopara reatores

A sonda é imersa directamente no meio a ser monitorizado através de uma porta de sonda. O álcool da solução de medição (metanol ou etanol) difunde-se através de um sistema de membrana especial para uma câmara de medição através da qual flui o gás portador. Através do gás portador, o álcool é transportado para um sensor de gás semicondutor. A resistência de mudança do sensor é avaliada por um amplificador de medição sob consideração de uma compensação de temperatura. Material 1.4404 / silicone Gama de medição: 0 - 6 % (v/v) ou 0 - 0,6 % (v/v) Ligação de processo: 19 mm-/ 25 mm-porta / vários a pedido Comprimento da sonda 105 / 120 / 220 / 320 mm CIP e SIP capazes Exibição da concentração de álcool Saída analógica 4-10 mA / 0-10 V Ligação Ethernet ou Profibus Manutenção remota possível Indicação de tendências de álcool, temperatura, nível de enchimento (opcional) Gestão de Alarmes Documentação GMP a pedido CONSTRUÇÃO E FUNÇÃO DO AMPLIFICADOR PARA A SONDA ALCOSENS O "Transmissor S7" utilizado como amplificador de medição é concebido para a ligação de uma a quatro sondas, mas também pode ser alargado a qualquer número de sondas. A calibração das sondas é feita num painel táctil. A concentração de álcool e a temperatura são exibidas online. A saída dos valores medidos para o seu sistema de controlo de processo é feita através de um módulo analógico como sinal de 4 - 20 mA ou através de uma interface digital via OPC. O transmissor S7, bem como todas as ligações eléctricas necessárias, incluindo o fornecimento de gás de transporte, estão instalados num armário de distribuição (classe de protecção IP 65) feito de aço inoxidável. Todas as linhas são conduzidas para fora do armário de distribuição através de ligações parafusadas PG.
