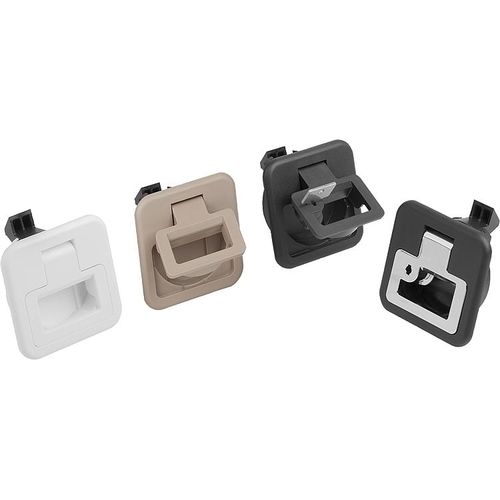

Fechadura mecânica K1651 series

de armárioem material plásticopara montagem nivelada

Material: PC/ABS. Versão: Carcaça nas cores preta, branca ou bege. Alça nas cores preto, banhado a cromo, branco ou bege. Indicação: Estes fechos com alças embutidas são projetados para a montagem alinhada em portas, abas e capôs. Disponível em quatro tamanhos diferentes para diferentes espessuras de folha de porta. Fixação adicional por meio de variantes com chave. A alça previamente fixada evita batidas no momento de retração. Inflamabilidade (versão em plástico): listado como UL94-HB. Torque máx. para o aperto dos parafusos: 2 Nm. Forma A: com chave Forma B: sem chave Modo de operação: Ao puxar a alça, o fecho é deslocado para a posição "aberta", permitindo a abertura da porta. O bloqueio ocorre automaticamente ao bater a porta. É possível operar o fecho também pela parte traseira. Aplicação: - Indústria automobilística - Tecnologia medicinal - Engenharia mecânica - Construção de barcos e navios - Indústria aeroespacial - Indústria de móveis Montagem: 1. Faça o recorte de montagem de acordo com o esboço. 2. Instalação da cantoneira de montagem. 3. Fixação da parte traseira com peças de montagem. Fornecimento O suporte de montagem bem como os parafusos (M5) e a cantoneira adequados estão incluídos no fornecimento. Os fechos de pressão trancáveis são fornecidos com 2 chaves respectivas. Os parafusos (M5) para a cantoneira de montagem não estão incluídos no fornecimento. Indicação de desenho: 1) Folha da porta 2) Estrutura 3) Alça 4) Cantoneira de montagem 5) Altura do suporte de montagem (consulte a Tabela H7) 6) Recorte para montagem
