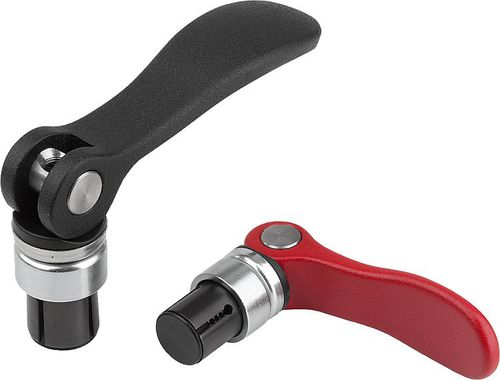

Pinça de fixação de mola K1500 series

Sistema de fixação patenteado permite que dois componentes sejam posicionados sem ferramenta por fechamento de forma e tensionados em seguida um contra o outro por fechamento de força. A faixa de fixação e a força de retenção são reguláveis. Material: Cabo da alavanca em alumínio fundido EN AC-46200. Arruela de pressão em plástico PA 66 GF 35-X reforçado com fibra de vidro. Pino de eixo em aço inoxidável. Tirante, arruela, mandril de fixação, mola prato em aço. Versão: Cabo da alavanca revestido a pó nas cores preto ou vermelho RAL 3003, ambos com estrutura fina. Arruela de pressão na cor preta. Arruela passivada na cor azul. Tirante e mandril de fixação brunidos. Indicação: A força de tensão pode ser ajustada individualmente no tirante através de uma chave de fenda. Como pré-regulagem, recomenda-se que a alavanca excêntrica esteja na posição vertical, quando o mandril de fixação se encontra sobre o furo. O funcionamento do sistema de fixação foi testado em furos com tolerância H7. Todos os valores sobre a força de retenção são referências e não contêm o fator de segurança. A adequação para cada caso de aplicação deve ser verificada pelo próprio usuário. Vantagens: É possível acrescentar dois componentes sem ferramentas. Os componentes estão idealmente centrados no estado tensionado. Devido ao design compacto, o mandril de fixação com alavanca excêntrica também pode ser inserido em furos cegos. Os furos não têm de cumprir exigências específicas de medidas. A superfície e a forma não precisam apresentar características específicas.
