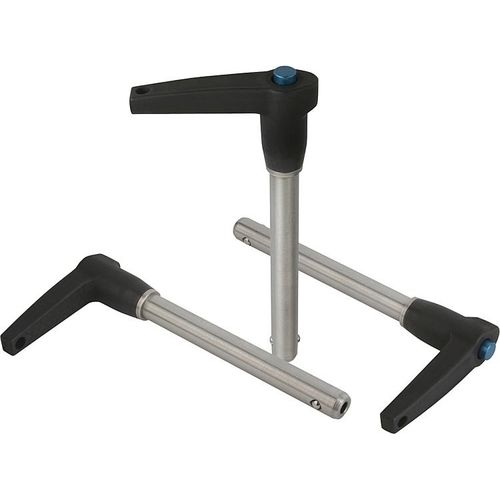

Pino de travamento K0642 series

Material: Pinos em aço inoxidável 1.4542. Cabo em alumínio fundido sob pressão EN-AC 46000. Botão de pressão em alumínio EN-AW 2024 T4. Esferas em aço inoxidável 1.4125. Mola de pressão em aço inoxidável. Versão: Pinos endurecidos mín. 40 HRC e passivados. Cabo preto anodizado. Botão de pressão azul anodizado. Esferas endurecidas 58 +4 HRC e passivadas. Mola de pressão passivada. Indicação: Os pinos de bloqueio esférico servem para fixação e união rápida e fácil de peças em geral ou de usinagem. Ao pressionar o botão de pressão, ambas as esferas destravam, fixando assim as partes a serem unidas. Ao soltar o botão de pressão, as esferas travam automaticamente, unindo os componentes seguramente, sem o risco de desprendimento. Se necessário, os pinos de bloqueio esférico podem ser equipados com um cabo de segurança antiperda. O pino de aço inoxidável endurecido de alta resistência suporta cargas extremas e oferece proteção máxima contra desgaste. Cisalhamento duplo (F) = S • τ aB máx. Os dados de cisalhamento correspondem à carga de ruptura teórica. Eles são valores de referência não vinculativos, sem levar em conta os fatores de segurança, portanto, excluem qualquer termo de responsabilidade. Os dados mencionados são de caráter informativo e não garantem as propriedades de forma legal. Os valores de carga foram calculados com base na norma DIN 50141. Cada usuário deve determinar individualmente se o pino de bloqueio esférico é adequado para a respectiva aplicação.
