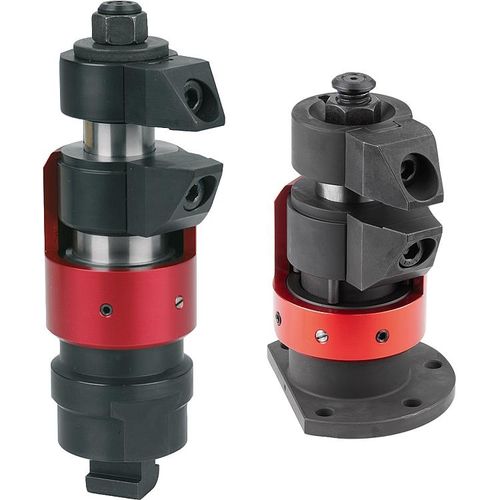

Grampo mecânico K1228 series

para peças a usinarpara usinagemem aço

Material: Corpo básico e mordente em aço cementado. Carcaça em alumínio. Versão: Corpo básico nitretado, brunido e retificado. Mordente nitretado e brunido. Carcaça vermelha anodizada. Indicação: O fixador flutuante serve para fixação e suporte de pontos de fixação sobredeterminados em componentes. Ele evita vibrações e curvaturas durante a usinagem. Modo de operação: 1. Pressione o fixador flutuante para baixo. 2. Gire o mordente até o batente. O fixador encostará com uma pequena força de tensão na parte inferior da peça de trabalho. 3. Aperte o fixador flutuante com a porca sextavada (SW 18), respeitando os torques min. e máx. No procedimento de fixação, a peça de trabalho será apertada e apoiada simultaneamente. 4. Para soltar a fixação, deve-se executar os mesmos passos na ordem inversa.
