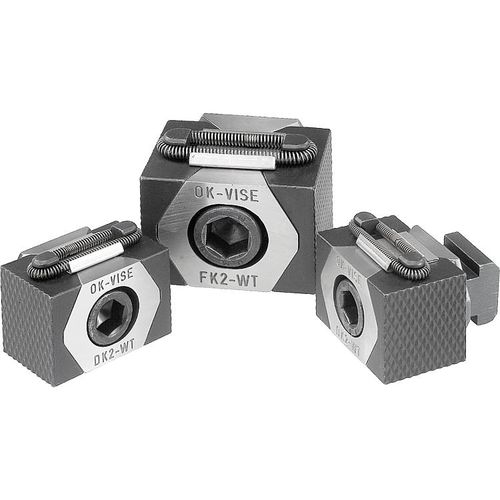

Cunha de aperto em aço K0042 series

Material: Corpo básico, segmentos de fixação em aço ferramenta. Versão: Corpo básico endurecido. Segmentos de fixação endurecidos (49-51 HRC) e brunidos. Superfícies da cunha retificadas. Indicação: Devido ao seu tamanho compacto, as cunhas de fixação dupla são adequadas principalmente para fixações múltiplas horizontais e verticais. Devido às superfícies das cunhas endurecidas e polidas, podem ser alcançadas grandes forças de tensão. Como opção, as cunhas de fixação podem ser fixadas respectivamente em uma perfuração em intervalos ou em uma ranhura em T. Ao girar o parafuso de cabeça cilíndrica DIN 912, ambos os segmentos de fixação se movimentam para fora, pressionando a peça de trabalho contra um batente fixo. A através do duplo calço, é gerado nesta versão o chamado "Efeito de força de fixação para baixo". Deslocamento por código do artigo: K0042.12 = ±1,0 mm K0042.16 = ±1,5 mm Indicação de desenho: D) Parafuso de cabeça cilíndrica DIN 912 1) Cunha de fixação 2) Peça de trabalho 3) Batente fixo
