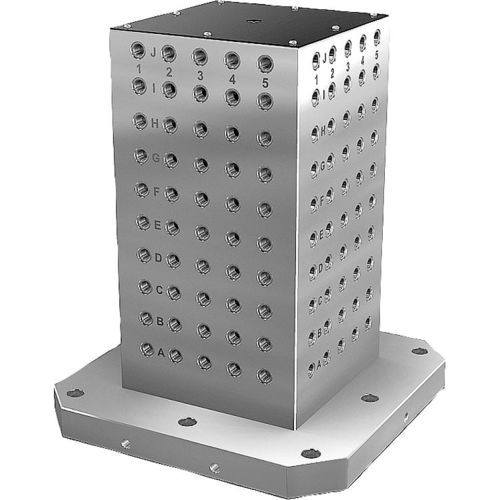

Sistema de aperto mecânico K0805 series

Material: GJL 300. Versão: Superfícies de assento e fixação usinadas com precisão. Indicação: Distância de intervalos de grade de 50 ± 0,02 mm. Os cubos modulares de fixação com perfurações em intervalos são usados em centros de usinagem horizontais. As perfurações em intervalos marcadas de forma alfanumérica garantem uma atribuição definida dos elementos de fixação, caso seja necessário repetir o procedimento. Os cubos modulares de fixação são adaptados às mesas de coordenadas para máquinas-ferramentas de acordo com as normas DIN 55201 e JIS 6337-1980. Os pinos de posicionamento parafixar os pallets nas mesas de coordenadas DIN 55201 devem ser encomendados separadamente. Os tampões de proteção para fechar as perfurações em intervalos devem ser encomendados separadamente. Os parafusos olhais para o transporte estão incluídos no fornecimento. Dimensões adicionais sob consulta. Indicação de desenho: 1) Perfuração em intervalos 2) Furo passante para parafuso de cabeça cilíndrica DIN 912 (D3/D4)
