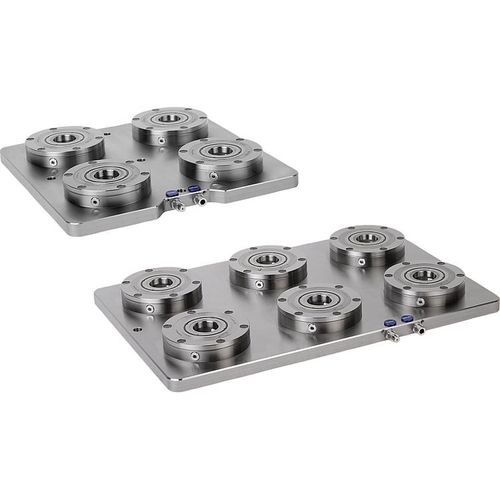

Estação de fixação em aço K1009 series

Material: Módulo de fixação em aço cementado. Placa base em aço 1.1730. Versão: Superfícies de funcionamento do módulo de fixação cementadas e polidas. Placa base polida em ambos os lados. Indicação: Estações de fixação múltiplas com grampos fixadores integrados UNI lock de Ø138 mm, montados para pronta entrega. As estações de fixação são fixadas por meio de presilhas de fixação ou através de aparafusamento direto na mesa de coordenadas. Imagens de furos convencionais para fixação são previamente centralizadas na parte traseira. As estações de fixação podem ser alinhadas através dos furos de referência 14H7. Os grampos fixadores integráveis são acionados através de uma conexão pneumática centralizada. As altas forças de fixação são geradas pelo conjunto integrado de molas (a unidade é fixada sem pressão). O processo de desprendimento ocorre de forma pneumática. Com os pinos de guia UNI lock em conexão com os parafusos de fixação M10, M12, M16, podem ser alcançadas as seguintes forças de retenção: - Força de retenção (M10) 35.000N/Módulo - Força de retenção (M12) 50.000N/Módulo - Força de retenção (M16) 75.000N/Módulo
