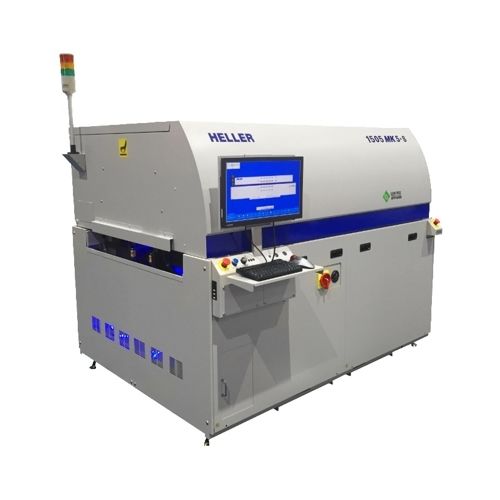

Reflow Oven -MK5 1505
O forno de refluxo MK5 é o melhor forno de refluxo de convecção SMT do mundo para aplicações de alto rendimento
Com as suas características aumenta a produtividade, este forno de reflow de 5 zonas melhora a qualidade e reduz os custos:
Pequenas dimensões - o comprimento total (200 cm) deste forno de reflow é semelhante ao das máquinas de reflow de bancada, mas é IN-LINE para o máximo rendimento!
5 zonas aquecidas - permite uma definição mais precisa do perfil do que as máquinas de laboratório. Os perfis podem ser esculpidos para um tempo mínimo de refluxo de líquido.
Aquecimento por convecção total em cima e em baixo - oferece o mais baixo ΔT através do seu PCB.
20 polegadas de largura máxima de PCB - o forno de reflow modelo 1505 pode processar os maiores PCBs de qualquer sistema da sua classe.
O forno de reflow 1505 pode produzir perfis similares a uma massa maior.
Benefícios deste Sistema de Forno de Refluxo
Especificações do Forno de Refluxo:
Dimensões: 200 x 137 x 160 cm
Número de zonas de aquecimento: 5 Superior, 5 Inferior
Número de zonas de arrefecimento: 1
Comprimento aquecido: 132 cm
Largura mínima/máxima da placa: 50-610 mm
Velocidade máxima do transportador: 188 cm/min
Faixa de temperatura: 60-350 °C
Precisão do Controlador de Temperatura: ±0,1 °C
Consumos de energia típicos: 7 - 14 kW
Módulos de aquecimento de baixa altura melhorados
Módulos de aquecimento de fluxo melhorado com impulsor 40% maior, cubra o PCB com calor para os delta Ts mais baixos nas placas mais resistentes! Além disso, o sistema Uniform Gas Management elimina o fluxo líquido, o que resulta em reduções no consumo de nitrogênio de até 40%!
Nova Concha de Altura Baixa
A nova cobertura superior de baixa altura neste forno de reflow proporciona um acesso muito mais fácil para os operadores. Todas as peles têm duplo isolamento para poupar até 10-15% em perdas de energia.
---
