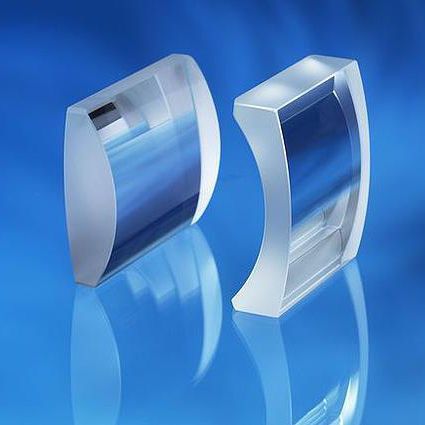

Lente cilíndrica

acromáticade precisão

Alcance do raio 2.Raio de 5 mm - ∞ Comprimento Para 2,5 mm - 5 mm de raio: 1 mm - 40 mm Para raios de 5 mm - 10 mm: 5 mm - 100 mm Para 10 mm - 1000 mm raio: 10 mm - 600 mm Largura 1 mm - 2 R ou 250 mm, respectivamente A borda redonda pode ser fornecida para lentes cilíndricas: 1 mm - 2 R de diâmetro e 350 mm (máx.) a pedido Tolerâncias Variação do raio até 1000 mm: ± 1 %, ± 5 % para além de 1000 mm, até ± 0,01 mm de precisão do raio a pedido (dependendo da geometria) Comprimento: ± 0,1 mm Largura: ± 0,1 mm Irregularidade: λ/4 por 10 mm a 633 nm, reduzida a λ/10 a pedido, opcionalmente disponível com prova documental de certificação até um diâmetro máximo de 150 mm (dependendo do raio) Variância de espessura de borda: até ± 0,1 mm (centragem), até 1 μ sob consulta Maior precisão a pedido.
