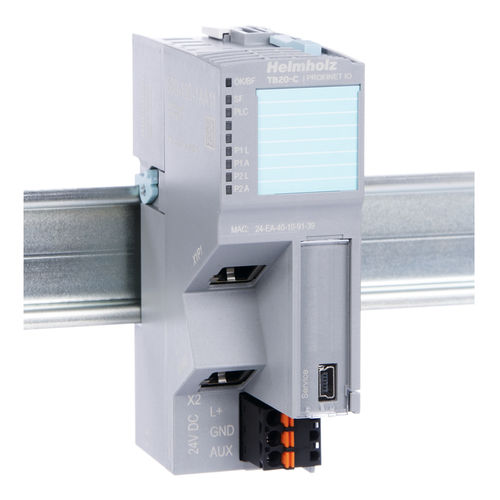

Acoplador eletrônico 600-180-1AA11

ProfiNetde barramentode E/S

O acoplador de bus PROFINET foi concebido para ligar um bus PROFINET aos módulos periféricos da TB20. Pode acomodar até 63 módulos de qualquer tipo ligados em série com o acoplador de bus. O acoplador de barramento suporta hot-swapping para substituir módulos durante a operação. Além disso, ele reconhecerá todos os módulos periféricos conectados e atribuirá a cada módulo as entradas/saídas correspondentes da tabela de imagens do processo. Uma configuração funcional da TB20 exigirá sempre um acoplador de barramento e pelo menos um módulo periférico. Os módulos podem ser substituídos durante a operação (hot-swapping) fonte de alimentação de 24 V DC Unidade de alimentação integrada para alimentar módulos periféricos (2,5 A) Fornece a tensão de E/S do sistema (24 VDC) Simulação TB20 ToolBox para a colocação em funcionamento do sistema de E/S sem um controlador de nível superior, de modo a testar o funcionamento do sistema (verificação de E/S) Interruptor oculto de "reset de fábrica" para repor as definições de fábrica do módulo Dispositivo de E/S de acordo com PROFINET IO (IEC 61158-6-10) Comutador de 2 portas integrado Taxa de transmissão full-duplex de 100 Mbps dados de E/S de 340 bytes Até 63 módulos periféricos Classe de conformidade C Protocolo de redundância de meios (MRP) Endereçamento automático / hot-swapping (LLDP, DCP) Deteção de topologia Dados I&M Alarmes de diagnóstico, alarmes de processo, alarmes de puxar/ligar Integração através de ficheiro GSDML 7 LEDs, um dos quais bicolor
