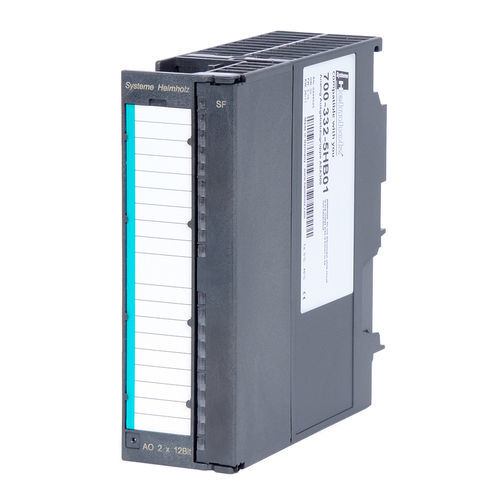

Módulo de saída analógico 700-332-5HB01

multicanalpara montar em trilho DIN

O módulo de saída analógica de 2 canais é adequado para a ligação de actuadores analógicos para saídas de tensão e corrente na gama até ±10 V ou ±20 mA. As linhas de sinal são ligadas aos conectores frontais correspondentes e podem ser marcadas no campo de etiquetas. O módulo é totalmente configurado com o software de programação. Informações gerais Número de encomenda700-332-5HB01 Designação do artigoAEA 300, 0-10 V/ 4 -20 mA, 2 canais Âmbito de fornecimentoAEA 300, 0-10 V/ 4 -20 mA, 2 canais Dimensões (DxWxH)116 x 40 x 125 mm PesoAprox. 220g Alarme de diagnósticoSim, parametrizável DiagnósticoLED vermelho para indicador de erro de grupo Tensão de carga L+/L-24 V CC Blindado200 M Dissipação de potência (funcionamento nominal)tip. 3 W Conectores frontais20 pinos Gamas de saída Saídas de tensão0 ... 10 V, ±10 V, 1 ... 5 V Saídas de corrente4 ... 20 mA, ±20 mA, 0 ... 20 mA Gamas de medição / resistência de carga Com saídas de tensão mín.1 kΩ Com saídas de corrente máx.500 Ω Sob carga capacitiva máx.1 μF Sob carga indutiva máx.10 mH Proteção contra curto-circuitos Proteção contra curto-circuitosSim Corrente de curto-circuitoMáx. 25 mA Tensão sem carga máx. 18 V Isolamento do barramento do backplaneSim Limite de erro operacional em toda a gama de temperaturas Entrada de tensão±0,5% Entrada de corrente±0,6% Limite de erro básico a 25 °C Entrada de tensão±0,4 % Entrada de corrente±0,5 % Consumo de corrente Externo240 mA Interno (barramento de backplane)100 mA Condições ambientais Temperatura ambiente0 °C ... +60 °C Temperatura de transporte e armazenamento - 25 °C ... +75 °C Grau de poluição2 Grau de protecçãoIP20 AprovaçõesCE
