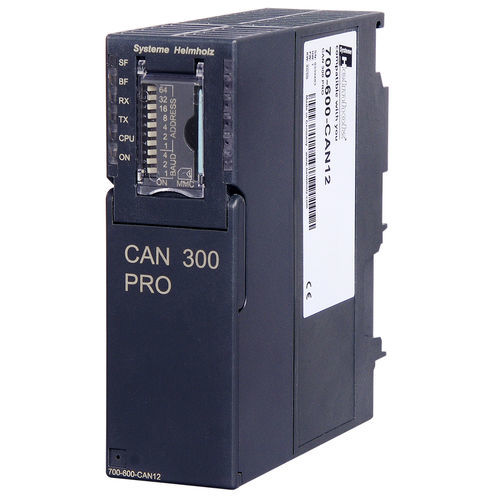

Módulo de comunicação USB 700-600-CAN12

CANopenpara controlador lógico programávelprogramável

O módulo CAN 300 PRO, para utilização num S7-300* da Siemens, permite a ligação de participantes CAN ao equipamento de automação. O módulo pode ser ligado à estrutura central ou à estrutura de expansão. Ele suporta quadros CAN 2.0A (11 bits) e CAN 2.0B (29 bits) com uma taxa de transferência livremente selecionável de 10 kbps a 1 Mbps. O CAN 300 PRO pode enviar e receber telegramas CAN no modo Layer 2. No modo CANopen master, os dados dos CANopen slaves podem ser processados como uma tabela de imagens de processo no PLC. Também é possível a utilização como escravo CANopen. Para aplicações standard, como o controlo de motores com CANopen, estão disponíveis exemplos de aplicação. Além disso, estão disponíveis blocos de manuseamento para o protocolo SAE J1939. O CAN 300 PRO dispõe de 16 temporizadores livremente ajustáveis. Cada temporizador pode acionar um telegrama CAN livremente programável. Isto significa que os protocolos síncronos amplamente disponíveis no controlo de acionamento e servo são fáceis de implementar utilizando o CAN 300 PRO. Um interrutor DIP para definir a taxa de transferência e o endereço da estação facilita a colocação em funcionamento. Um cartão de memória Micro opcional armazena o projeto. Desta forma, a substituição da parametrização ou do módulo durante a assistência técnica pode ser efectuada rapidamente. 6 LEDs indicam o estado de funcionamento do módulo. Existe uma interface USB para diagnóstico e parametrização. O CAN 300 PRO funciona também nas temperaturas ambiente alargadas de -25 °C a +60 °C. Camada 2, 11 bit e 29 bit (CAN 2.0A/B) Interruptores DIP para endereço + taxa de transferência Cartão de memória para backup do projeto (opcional) Temperatura ambiente alargada
