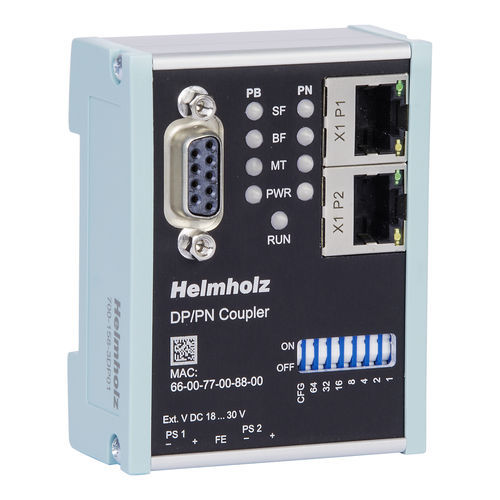

Acoplador ProfiNet 700-158-3DP02

de barramento de campode barramento PROFIBUS-DPde E/S

Máquinas e sistemas podem ser ligados com acopladores de bus de campo. Isto torna possível a troca de dados entre diferentes mundos de controlo. Uma comunicação complexa entre CPU e CPU pode ser omitida. Dependendo do bus de campo, a integração ocorre através de ficheiros de descrição de dispositivos, tais como GSD, GSDML ou EDS. Com o novo acoplador DP/PN, é possível uma ligação simples e descomplicada do PROFIBUS ao PROFINET. Permite a transferência de dados entre um mestre PROFIBUS e um controlador PROFINET. O tamanho máximo dos dados transmitidos é de 244 bytes de dados de entrada e 244 bytes de dados de saída. O acoplador DP/PN é projetado através de um ficheiro GSD no lado PROFIBUS e de um ficheiro GSDML no lado PROFINET. Não é necessário qualquer software de configuração adicional. Intercâmbio de dados de E/S até 244 bytes Fonte de alimentação redundante Separação galvânica das redes Não influenciar o lado oposto em caso de falha do sistema de bus Definição dos endereços PROFIBUS através de interruptores DIP ou de software Configuração apenas com ficheiro GSD/GSDML
