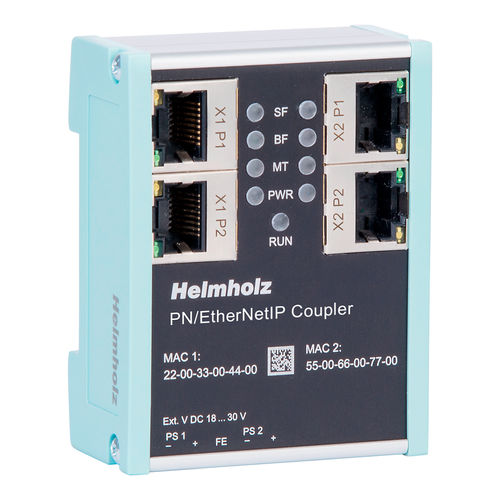

Acoplador Ethernet 700-160-3EN02

ProfiNetde barramento de campode E/S

Máquinas e sistemas podem ser ligados com acopladores de bus de campo. Isto torna possível a troca de dados entre diferentes mundos de controlo. Uma comunicação complexa entre CPU e CPU pode ser omitida. Dependendo do bus de campo, a integração ocorre através de ficheiros de descrição de dispositivos, tais como GSD, GSDML ou EDS. Com o PN/EtherNetIP Coupler, é possível uma ligação simples e descomplicada de uma máquina PROFINET a uma máquina EtherNet/IP. O acoplador PN/EtherNetIP permite a transmissão de dados entre um controlador PROFINET e um PLC EtherNet/IP. Os dados de entrada recebidos num lado da rede são disponibilizados como dados de saída no outro lado da rede para o PLC. A troca de dados de E/S ocorre em direto e o mais rapidamente possível, sem outros blocos de tratamento. O tamanho máximo dos dados de E/S transferíveis é de 1024 bytes. Podem ser configurados até 3 conjuntos de entrada e 3 conjuntos de saída no lado da rede EtherNet/IP. Estão disponíveis até 300 ranhuras para módulos de E/S. A integração na ferramenta de engenharia PLC é possível através de um ficheiro GSDML, não sendo necessário um software de configuração adicional. A configuração dos dados de E/S a serem trocados é efectuada na ferramenta de engenharia da Siemens. Um ficheiro EDS correspondente à configuração pode então ser descarregado do sítio Web pelo PN/EtherNetIP Coupler e utilizado para configurar o PLC EtherNet/IP. Fonte de alimentação redundante Isolamento galvânico das redes Dados de entrada/saída até 1024 Bytes 3 conjuntos de entrada e 3 conjuntos de saída Configuração apenas com ficheiro GSDML, sem necessidade de software adicional Ficheiro EDS descarregável Sítio Web de diagnóstico
