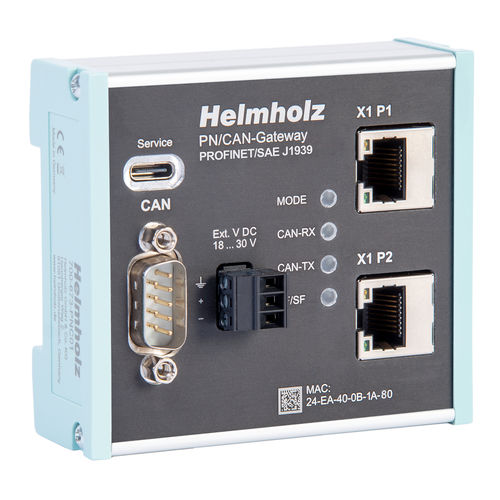

Gateway de comunicação 700-673-PNC01

industrialmultimédiaUSB

Com o gateway PN/CAN é possível uma ligação fácil e descomplicada de dispositivos CAN a uma rede PROFINET. O PN/CAN-Gateway SAE J1939 pode ser utilizado como um dispositivo SAE J1939 completo ou para a simulação e diagnóstico de uma rede SAE J1939. Os dados dos Grupos de Parâmetros (PGNs) podem ser trocados diretamente na área de dados I/O do PLC. O gateway é completamente configurado com a ajuda de um GSDML através da configuração PROFINET e não necessita de qualquer software adicional. O endereço de origem (SA) é livremente ajustável. As mensagens simples e múltiplas estão disponíveis livremente em comunicação direta e como pedidos. Além disso, o dispositivo pode ser utilizado como um participante passivo para a leitura transparente de mensagens PGN de uma rede SAE J1939. As caraterísticas MRP (redundância de meios), bem como as funções de diagnóstico alargadas e uma interface para diagnóstico online completam as caraterísticas de desempenho do gateway PN/CAN. Dispositivo SAE J1939 completo Protocolos de difusão e TP Suporta o formato PDU1 (DA dinâmico) e o formato PDU2 (extensões de grupo) Razões de abortamento de protocolo diretamente legíveis na área de entrada Prioridade e EDP parametrizáveis Nome do dispositivo parametrizável, incluindo o bit de ativação do endereço arbitrário SA/DA definível dinamicamente Resposta automática aos pedidos dos PGNs parametrizados Pedidos de PGN para respostas simples e múltiplas (por exemplo, diagnóstico) Transmissão cíclica e receção controlada por tempo de PGNs de Pacote Único e de Pacote Múltiplo com temporização parametrizável Envio de PGNs com disparo por evento
