Gateway de comunicação 700-672-PNC01
multimédiaUSBbarramento CAN

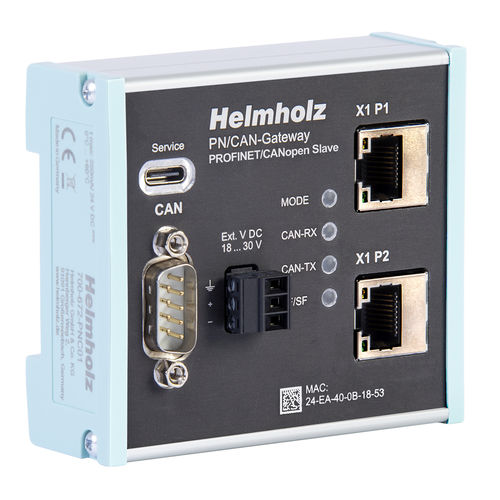

Gateway de comunicação - 700-672-PNC01 - Helmholz GmbH & Co. KG - multimédia / USB / barramento CAN
Gateway de comunicação - 700-672-PNC01 - Helmholz GmbH & Co. KG - multimédia / USB / barramento CAN
Guardar nos favoritos
Comparar


Características

Tipo
de comunicação
Rede
USB, ProfiNet, barramento CAN, CAN, CANopen, multimédia
Outras características
IP20, para controlador lógico programável, escravo
Velocidade de transmissão

100 Mb/s

Descrição

Com o gateway PN/CAN é possível uma ligação fácil e descomplicada de dispositivos CAN a uma rede PROFINET. O PN/CAN gateway "CANopen Slave" permite o acoplamento de máquinas com bus CANopen a máquinas com rede PROFINET e representa um dispositivo CANopen Slave completo livremente configurável no bus CAN. Na rede PROFINET, o PN/CAN gateway "CANopen Slave" é um dispositivo PROFINET I/O e suporta taxas de transferência até 100 Mbit full duplex. Os dados dos CANopen SDOs são inseridos de forma transparente e livremente configurável na rede PROFINET e podem assim ser lidos ou escritos diretamente no PLC. O gateway PN/CAN é integrado no configurador de hardware do controlador PROFINET com um ficheiro GSDML, e todos os valores do slave CANopen estão disponíveis como informação IO. Não são necessários blocos de manuseamento especiais. Um ficheiro EDS ou DCF é utilizado para carregar permanentemente uma configuração de dispositivo CANopen específica da fábrica no dispositivo. O gateway suporta gestão de rede CANopen, nodeguarding/heartbeat, emergências e acessos SDO no bus CAN. Podem ser parametrizados até 16 RX- e Tx-PDOs. Também é possível parametrizar o dispositivo CANopen incluindo o mapeamento PDO através do bus CAN e enviar mensagens de emergência específicas do cliente. As caraterísticas PROFINET MRP (redundância de meios), bem como as funções de diagnóstico extensivas e um interface para diagnóstico online completam as caraterísticas de desempenho do gateway PN/CAN. Até 16 TPDOs / 16 RPDOs Até 1 Mbit/s de taxa de bits CAN CANopen NMT, Heartbeat, Nodeguarding, Emergência Configuração através de ficheiro EDS/DCF e ficheiro GSDML Não são necessários blocos de manuseamento

---

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da Helmholz GmbH & Co. KG
