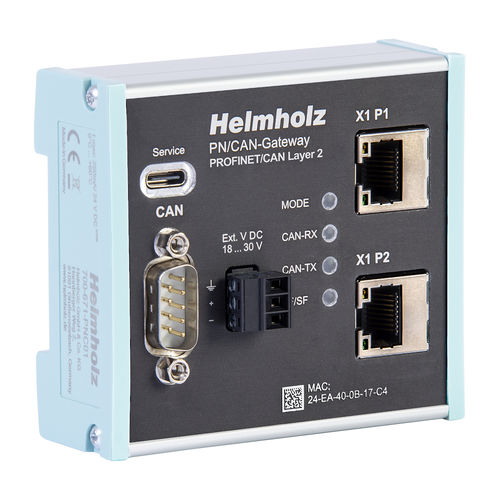

Gateway de comunicação 700-671-PNC01

multimédiaUSBbarramento CAN

O PN/CAN gateway Layer 2 permite a ligação de dispositivos CAN com protocolos CAN proprietários. Na rede PROFINET, o PN/CAN gateway é um dispositivo PROFINET I/O e suporta taxas de transmissão até 100 Mbit full duplex; no bus CAN, é suportado até 1 Mbit/s. Os dados de E/S dos nós CAN são mapeados de forma transparente e livremente configuráveis na rede PROFINET, podendo assim ser processados diretamente no PLC. O gateway PN/CAN está integrado no configurador de hardware com um ficheiro GSDML e pode ser totalmente configurado aí. Não são necessárias outras ferramentas de software para parametrização ou blocos de manuseamento para programação, o que torna a utilização da gateway simples. As caraterísticas MRP (redundância de meios), bem como as funções de diagnóstico alargadas e uma interface para diagnóstico online completam as caraterísticas de desempenho do gateway PN/CAN. Objectos de receção e transmissão automáticos e controlados para quadros CAN com identificador configurável Os objectos de transmissão também podem ser transmitidos ciclicamente FIFO do canal de receção para receber quadros CAN com identificador flexível Canal de transmissão FIFO para a transmissão de quaisquer quadros CAN com identificador flexível Até 512 quadros CAN diferentes configuráveis Suporta CAN 2.0A (identificador de 11 bits) e CAN 2.0B (identificador de 29 bits) Taxa de bits CAN até 1 Mbit/s Configuração simples através de ficheiro GSDML Não são necessários blocos de manuseamento PLC ou software de parametrização Redundância de meios (cliente MRP)
