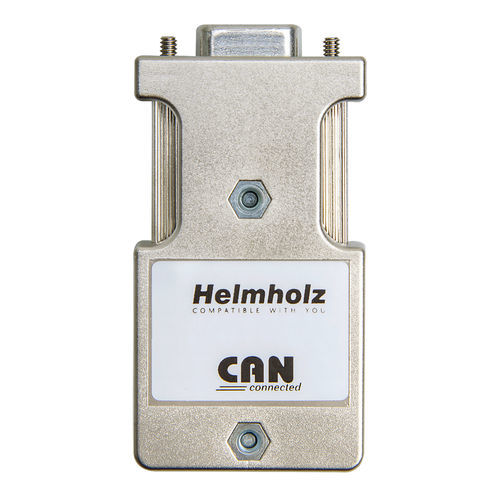

Conector de dados 700-690-1BA12

Socketpara barramento CANpara transmissão

O conetor de bus CAN serve para ligar um participante de bus CAN ao cabo de bus CAN. O conetor é montado rapidamente e tem uma resistência de terminação integrada e conectável. A Helmholz oferece-lhe o conetor de bus CAN para taxas de transmissão até 1 Mbps. O conetor de bus CAN é ligado diretamente à interface de bus CAN (tomada SUB-D, 9 pinos) dos participantes no bus CAN. Os cabos do bus CAN são ligados através de terminais de parafuso de 6 pinos. Um interrutor deslizante é utilizado para definir se o conetor deve ser utilizado como um nó ou na extremidade do segmento. O interrutor também pode ser acionado na condição instalada. A definição é claramente visível. Na configuração de nó ("OFF"), o conetor deve ser operado quando os barramentos de entrada e de saída estão ligados um ao outro. A resistência de terminação é então ineficaz. Como fim de segmento ("ON"), o conetor deve ser colocado no primeiro e no último participante (mais externo) do segmento, respetivamente. Neste caso, a resistência de terminação é ligada no bus de entrada e o bus de saída é desligado. Os conectores CAN também funcionam na gama alargada de temperatura ambiente de -25 °C a +85 °C. 24 V para alimentação do participante Caixa metalizada Sem peças que possam ser perdidas Tamanho reduzido A temperatura ambiente máxima para UL é de +60 °C
