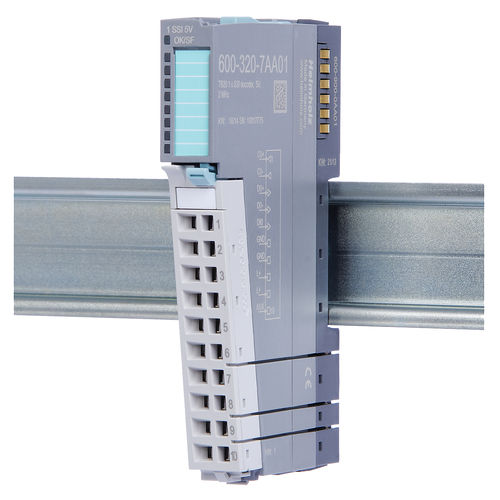

Módulo de interface RS-422 600-320-7AA01

industrialpara trilho DIN

O Synchronous Serial Interface é uma norma que permite obter dados de posição absoluta para um sensor de posição linear ou angular. Em termos de hardware, o SSI do módulo é implementado como uma ligação ponto-a-ponto, tal como definido na norma RS-422. Além disso, a fim de evitar loops de terra, são utilizados opto-isoladores para obter um isolamento elétrico total. A excelente imunidade ao ruído é assegurada pelo facto de os sinais de relógio e de dados serem enviados através de cabos de par entrançado utilizando uma transmissão síncrona e simétrica. O resultado é uma elevada fiabilidade e robustez, tornando o módulo ideal para utilização em ambientes industriais. A interface de codificador SSI TB20 permite a ligação de um codificador SSI com uma taxa de transmissão até 2 MHz. E, uma vez que o número de bits de dados também é ajustável, o módulo oferece a máxima flexibilidade em termos de resoluções de codificador suportadas. Os valores de dados podem estar em código binário ou em código binário refletido (código Gray) e podem ser normalizados de modo a garantir que apenas os bits relevantes para a posição serão transmitidos. Além disso, um bit de paridade pode ser avaliado opcionalmente para verificar a integridade dos dados. Além disso, podem ser transmitidos bits especiais, que são utilizados por alguns sensores para efetuar tarefas como a sinalização de estados de erro ao mestre. Uma entrada digital de 24 V pode ser configurada como uma função de bloqueio de modo a reter o valor do codificador quando ocorrem eventos externos específicos. Além disso, dois comparadores configuráveis facilitam a deteção rápida de posições no programa PLC. Para além do valor do encoder, todas as informações relevantes sobre o estado da interface do encoder estão disponíveis na tabela de imagens de entrada do PLC. Suporta 13 a 31 bits de dados Simples e multi-voltas
