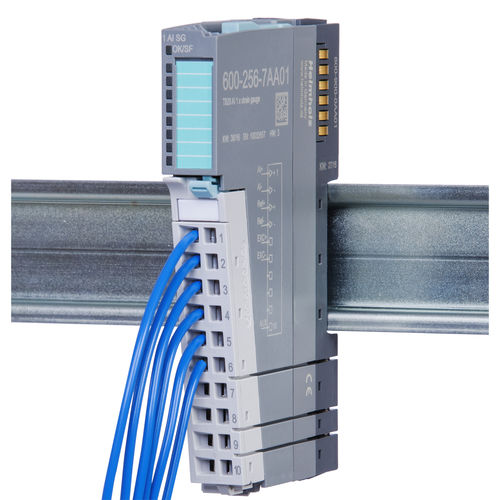

Módulo de pesagem digitais 600-256-7AA01

industrial

O módulo de pesagem tem como objetivo medir e processar sinais de sensores de peso, binário ou força. O módulo de pesagem permite a ligação direta de uma célula de carga no circuito de ponte completa de strain gauge (circuito de ponte alimentado por tensão). A tensão de alimentação da ponte é gerada a partir do barramento da parede traseira do TB20 e atinge 5 V com uma carga máxima de 70 mA. A saída de tensão é protegida por um fusível interno reversível contra sobrecarga e curto-circuito. Podem ser ligadas células de pesagem com um máximo de 72 Ω. É possível a alimentação externa em ponte da célula de carga. A tensão da ponte pode ser medida na célula de carga com ligação de 6 fios. O valor medido é incorporado no cálculo do valor de medição. A deteção de rutura de fio também pode ser efectuada, sob controlo da aplicação, através da alimentação de corrente de teste no canal de medição. Os canais de entrada têm uma resolução de 24 bits. Os valores de medição são emitidos e configuráveis em mV/V ou em kg. Com taxas de amostragem ajustáveis, as tensões de interferência e as flutuações mecânicas na medição podem ser suprimidas. As perturbações de uma série de valores de medição podem ser suavizadas através de uma média matemática móvel. Pode ser efectuada uma comparação do ponto zero da célula de carga com o desvio, ou pode ser iniciada uma medição com um valor definido. Os desvios de linearidade dos instrumentos de medição podem ser linearizados com um máximo de 5 pontos de amostragem. As entradas de medição estão protegidas contra sobretensão em relação ao potencial de 24 V e possuem um isolamento elétrico com uma rigidez dieléctrica de 500 V. Taxas de amostragem ajustáveis Entradas de medição com proteção contra sobretensão em relação ao potencial de 24 V
