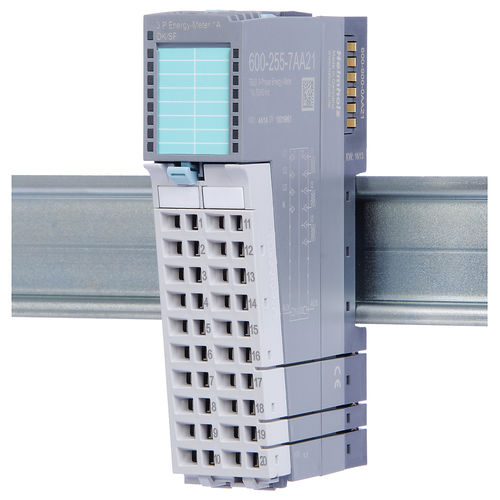

Medidor de energia elétrica trifásico 600-255-7AA21

para trilho DIN50 Hz60 Hz

O módulo funcional Energy Meter para o sistema TB20 IO regista todos os valores de medição essenciais das redes AC 230 V no que diz respeito à medição da corrente e da tensão. As tensões de entrada (3 fases + N) podem ser ligadas diretamente ao módulo. Para além das informações gerais de estado, a configuração do módulo pode ser utilizada para mostrar até 7 leituras na tabela de imagens de entrada. Em caso de falha do sistema, os valores do contador controlável serão armazenados em memória não volátil. As correntes de entrada são acopladas através de transformadores de corrente. O módulo Energy Meter foi concebido para uma corrente secundária máxima de 1 A. Outras correntes secundárias nominais, bem como a utilização de bobinas Rogowski, estão disponíveis mediante pedido. Nota: Os módulos individuais não podem ser combinados com os sistemas IO de outros fabricantes. Parâmetros para o módulo Limiar de sobretensão / subtensão Limiar de sobrecorrente Tempo limite de transição para zero Ativação do contador de energia frequência de linha 50/60 Hz medição de tensão a 3 ou 4 fios Processar valores de entrada da tabela de imagens Parâmetros para as fases A, B e C Corrente primária Corrente secundária Correção do erro de ângulo de fase (para erro de ângulo de fase do transformador de corrente) Diagnóstico de passagem por zero, sobretensão / subtensão, sobrecorrente Tabela de imagens de entrada de processo configurável 7 leituras em simultâneo Tensão RMS A,B,C Corrente RMS A,B,C A, B, C e potência/energia real total A, B, C e potência/energia aparente total A, B, C, e potência/energia reactiva total Frequência A, B, C e fator de potência total Ângulo de fase entre as tensões ou entre as correntes Mensagens de diagnóstico Deslocação de fase Sobretensão / subtensão Sobrecorrente Sem passagem por zero (sem fase) Erros de configuração
