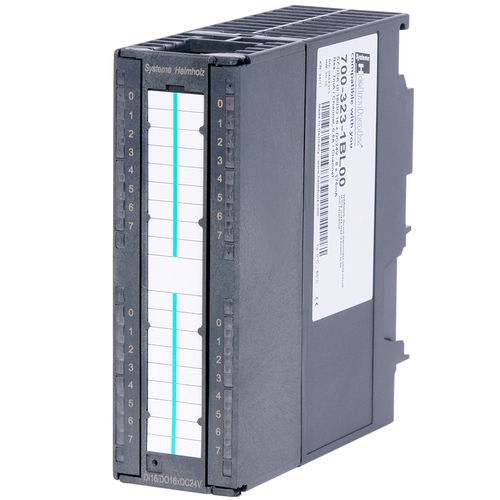

Módulo E/S digital 700-323-1BL00
fieldbusde 16 E/Sde corrente

Módulo E/S digital - 700-323-1BL00 - Helmholz GmbH & Co. KG - fieldbus / de 16 E/S / de corrente
Módulo E/S digital - 700-323-1BL00 - Helmholz GmbH & Co. KG - fieldbus / de 16 E/S / de corrente
Guardar nos favoritos
Comparar


Características

Tipo de sinal
digital
Barramento
fieldbus
Número de entradas/saídas
de 16 E/S
Aplicações
de tensão, de corrente
Outras características
IP20, de 2 fios

Descrição

Módulos de mistura digital para a série 300 Informações gerais Designação do artigoDEA 300, DC 24 V, 0,5 A, 16 entradas (DC 24 V)/16 saídas (DC 24 V, 0,5 A) Âmbito de fornecimentoDEA 300, DC 24 V, 0,5 A, 16 entradas (DC 24 V)/16 saídas (DC 24 V, 0,5 A) Dimensões (DxWxH)116 x 40 x 125 mm PesoAprox. 220g Dissipação de energia (funcionamento nominal)tip. 6,8 W Conectores frontais40 pinos Tensão de entrada Para sinal "0"-3 ... +5 V Para o sinal "1"+13 ... +30 V Valor nominal24 V DC Corrente de entrada para o sinal "1 "tip. 7 mA Tempo de atraso1,2 ... 4.8 ms Pode acomodar iniciador de 2 fiosSim Corrente de polarização permitida para o sinal "0"1,5 mA Comprimento do cabo Sem blindagem600 m Blindado1000 m Isolamento elétrico do barramento de backplaneSim (optoacoplador) em grupos até 16 Valor nominal0,5 A Proteção contra curto-circuitosElectrónica Limite de tensão de corte indutivo-48 V Tensão de alimentação UP, US Valor nominal24 V DC Ripple USSmax. 3.6 V Gama admissível (com ondulação)+20 ... +30 V Tensão para t < 10 msmax. 50 V Consumo de corrente Interno (barramento de backplane)tip. 90 mA Externo (de +24 V/L+)Máx. 120 mA Condições ambientais Temperatura ambiente0 °C ... +60 °C Temperatura de transporte e armazenamento - 25 °C ... +75 °C Grau de poluição2 AprovaçõesCE

---

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da Helmholz GmbH & Co. KG
