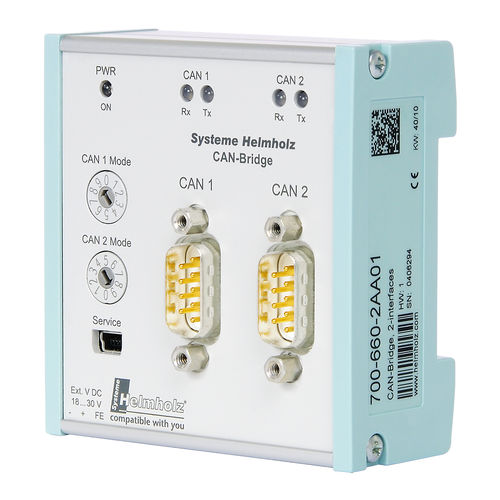

Gateway de comunicação 700-660-2AA01

EthernetCANbusDeviceNet

Pode ser utilizado como repetidor de mensagens para alargar as distâncias da rede, bem como para ligar diferentes redes CAN entre si. A transmissão das mensagens é imaterial, quer as redes CAN tenham taxas de transferência diferentes, quer as mensagens façam parte de protocolos superiores diferentes, como o CANopen® e um protocolo proprietário. Uma lógica de filtragem ajustável de forma flexível pode aceitar identificadores livremente selecionáveis e transferi-los para a outra rede. As mensagens CAN são encaminhadas para a outra rede CAN respectiva de acordo com o princípio store-forward e enviadas novamente. Com a ponte CAN, as redes CAN são fisicamente desacopladas (isolamento elétrico) e a carga do bus é reduzida em ambas as redes CAN. A ponte CAN permite uma conceção flexível da topologia da rede Alargamento do âmbito da rede Ligar diferentes redes CAN (diferentes taxas de transmissão / mensagens, que fazem parte de diferentes protocolos superiores) Desconexão física (isolamento elétrico) Redução da carga do bus em ambas as redes CAN Deteção automática das taxas de transmissão Modo de configuração simples
