Conjunto de manobra e controle isolado com gás SF6 ZF12B -72.5/126/145 (L)

de alta tensãoCAtrifásico

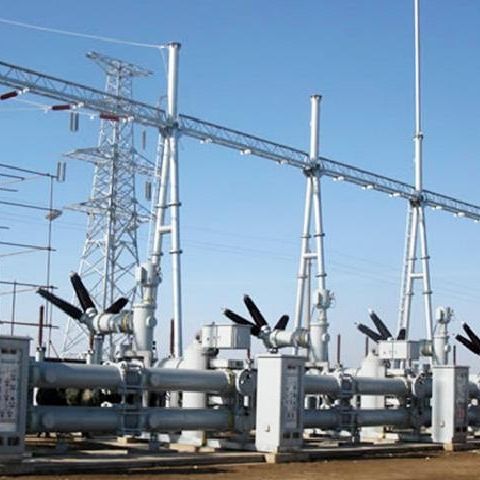

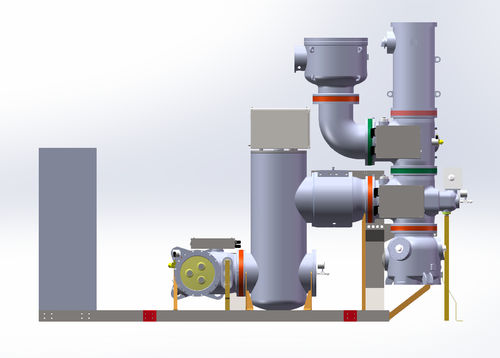

Os Comutadores Isolados a Gás (GIS) são comutadores trifásicos de alta tensão CA que são utilizados para o controle, medição, proteção e comutação de linhas de transmissão. Desde 1984, mais de 5000 baías já estão em serviço, algumas exportadas para a Tailândia, Guiné Equatorial e outros países. ZF12B -72.5/126/145 (L) GIS contém os principais equipamentos da subestação, tais como disjuntor, seccionador, chave de aterramento, transformador de tensão, transformador de corrente e pára-raios. Todos os componentes são trifásicos em um fechamento. Na ZF12B, o seccionador e o seccionador de terra combinam-se em 3 posições de trabalho tipo DS/ES para otimizar a estrutura do equipamento e torná-lo mais compacto. 1. A série ZF12B está equipada com 3 posições de trabalho tipo DS/ES, o que tem as vantagens da compactação, configuração flexível, intertravamento fisicamente mecânico e alta confiabilidade. 2. O mecanismo é livre de óleo/gás, construção simples, fácil manutenção e operação confiável. 3. O invólucro é feito de liga de alumínio para garantir um peso leve, baixa temperatura e forte anti-corrosão. 4. Os sistemas de vedação dupla são adotados para garantir alta confiabilidade na estanqueidade do gás e a taxa anual de vazamento de gás é leaa superior a 0,5%. 5. Excelentes desempenhos isolantes, condutores e de transporte de corrente.
