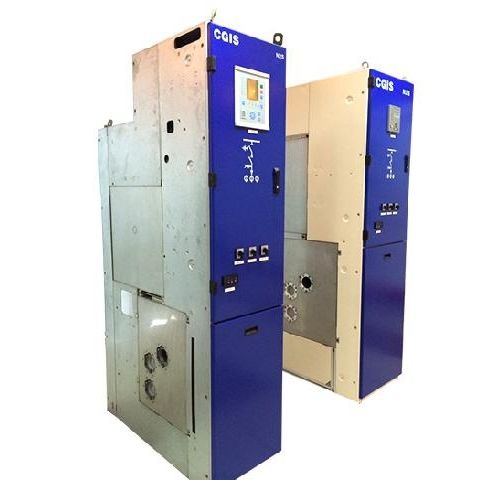

Conjunto de manobra e controle de alta tensão N2 series
com invólucro metálicoisolado a gása vácuo

conjunto de manobra e controle de alta tensão
conjunto de manobra e controle de alta tensão
Guardar nos favoritos
Comparar


Características

Especificações elétricas
de alta tensão
Construção
com invólucro metálico, isolado a gás, a vácuo
Outras características
modular
Corrente primária

1.250 A, 2.500 A

VAC

40,5 kV

Descrição

N2S/N2X Painel de distribuição interior de alta tensão isolado a gás e fechado a metal, concebido e desenvolvido pelos peritos seniores alemães, é uma nova geração de produtos C-GIS de média tensão que integra as excelentes vantagens do isolamento a gás e da tecnologia de quebra de vácuo. * l Usando gás de pressão micro positivo N2 ou sua mistura com SF6 como gás isolante, para reduzir a influência negativa sobre o meio ambiente e o risco de vazamento de gás. * Menos ocupação de espaço. Cada painel pode economizar terreno em 40% ~ 73%. * Estrutura modular do tanque de gás, esquemas de configuração adequados podem ser escolhidos com base nos requisitos exatos para garantir o funcionamento confiável e econômico dos comutadores. * Manutenção livre no circuito primário. Todo o circuito de alta tensão é selado a gás e não é influenciado pelo ambiente. * Utilização do disjuntor a vácuo VEG , com resistência mecânica até 10.000 operações, de forma a aumentar o desempenho e a confiabilidade do equipamento. O design especial do interruptor de vácuo possibilita a comutação de banco de capacitores de 40,5kV 800A sem necessidade de reajuste. * Tanque de gás de alta tensão é fabricado por solda a laser de aço inoxidável 3D de 3mm de 5 eixos e verificado por detecção de vazamento de hélio. Assegurar uma taxa anual de vazamento inferior a 0,1% * Todas as operações são isoladas do circuito de alta tensão, com operação segura e conveniente. Tanto a operação manual como a do motor são possíveis para o disjuntor e o seccionador e adequados para o controle e operação remota inteligente, especialmente. O encravamento mecânico fiável está equipado entre disjuntor e seccionador, cumprindo os requisitos do "Five Unti-misoperation Interbloqueio".

---
