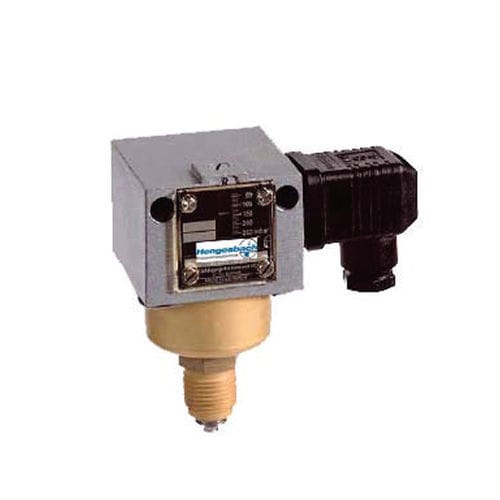

Sensor de pressão relativa DNS series

de membranaG 1/4em aço inoxidável

Todos os sensores de pressão têm foles de medição, alguns feitos de liga de cobre, mas a maioria de aço inoxidável de alta qualidade. Os foles de medição estão expostos a uma carga mínima e efectuam apenas um pequeno movimento de elevação. Isto resulta numa longa vida útil com apenas um pequeno desvio do ponto de comutação e uma elevada segurança contra sobrecargas. Além disso, o alongamento do fole é limitado por um batente interno, de modo a que as forças resultantes da sobrepressão não possam ter impacto no dispositivo de comutação. As partes do sensor em contacto com o meio são soldadas sem metais de adição. Os sensores não contêm vedantes. Os foles de cobre, que são utilizados apenas para gamas de baixa pressão, são soldados à caixa do sensor. A caixa do sensor e todas as partes do sensor em contacto com o meio também podem ser feitas inteiramente de aço inoxidável 1.4571 (série DNS). Os dados exactos do material podem ser encontrados nas folhas de dados individuais. Ligação de pressão A ligação de pressão em todos os pressostatos foi concebida de acordo com a norma DIN 16288 (ligação de manómetro G 1/2A). Se desejado, a ligação também pode ser efectuada com uma rosca interna G 1/4 de acordo com a ISO 228 Parte 1. A profundidade máxima de aparafusamento na rosca interna G 1/4 é de 9 mm. - opcionalmente com vedante de membrana para montagem embutida em diferentes aplicações (ver folha de dados)
