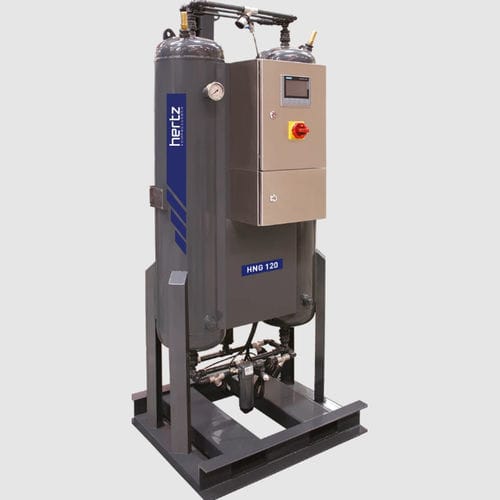

Gerador de nitrogênio puro HNC series

CMSde PSAcompacto

Produza as suas necessidades de nitrogénio continuamente com o Gerador de Nitrogénio da série HERTZ HNG. Poupe tempo, dinheiro e espaço. A série HNG é muito fácil de usar com a sua estrutura simples, design compacto e operação totalmente automatizada. O sistema de Geração de Nitrogénio do tipo Adsorção de Swing de Pressão (PSA) é utilizado para separar e enriquecer o Nitrogénio do Oxigénio, empregando o CMS (Carbon Molecular Sieve) para adsorver. A Peneira Molecular de Carbono (CMS) adsorve moléculas de Oxigénio e Vapor de Água sob determinada pressão - ao mesmo tempo que permite a passagem do Nitrogénio. As moléculas de azoto (4,3 Angstrom em tamanho) passam através da coluna, mas as moléculas de oxigénio (3,9 Angstrom em tamanho) são adsorvidas na peneira molecular de carbono (4 Angstrom abertura) O ciclo é composto pelos seguintes passos Processo PSA A. Etapa de pressurização: Processo para aumentar a pressão de adsorção na torre de adsorção sob condição de operação seleccionada. B. Etapa de adsorção: O gás nitrogénio é gerado sob pressão constante. C. Etapa de sopro: Restauração na torre de adsorção. D. Etapa de Purga: Etapa para restaurar completamente a torre de adsorção. E. Etapa de igualização da pressão: Etapa em que a perda pode ser reduzida utilizando uma parte da energia a ser perdida. Sistema Adsorber O Gerador de Nitrogénio consiste em dois recipientes adsorventes cheios com CMS, um conjunto de válvulas, filtros de ar, regulador de pressão principal, e um tanque receptor de produto. O ar limpo e seco é dirigido para um dos leitos adsorventes onde o oxigénio e o vapor de água são adsorvidos mais rapidamente do que o azoto na estrutura de poros do CMS, aumentando assim a pureza de azoto do fluxo de gás do produto para o nível desejado (95 - 99,999 % conforme requerido pelo cliente). Este produto flui do topo do leito adsorvente, através do ,
