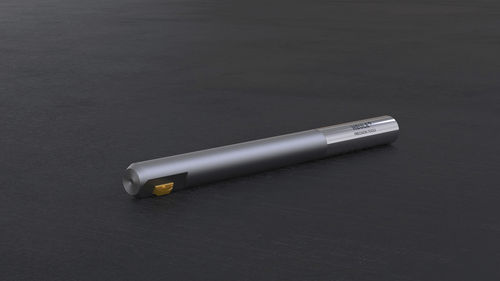

Ferramenta de chanfro para máquina-ferramenta SNAP series

A gama de ferramentas inclui ferramentas de chanfragem para diâmetros de furo de 2,0 mm a 35,0 mm. Utilizando cassetes, podem ser chanfrados diâmetros de furo de qualquer tamanho. Dependendo do tipo de lâmina, o tamanho do chanfro varia de 0,2 mm a 1,5 mm. O tamanho e o ângulo do chanfro são definidos geometricamente na lâmina SNAP e só podem ser alterados através da utilização de uma lâmina com uma geometria diferente. A família de ferramentas SNAP é composta por 3 tipos, que se diferenciam pelas suas dimensões. Oferecemos a SNAP 2 - 4, a SNAP 5 - 20 e as ferramentas de cassete. As ferramentas de chanfrar maiores são concebidas numa só peça. As mais pequenas são compostas por um corpo de ferramenta e um alojamento de lâmina. A construção simples, juntamente com a descrição dos passos do processo totalmente mecânico, garantem um funcionamento fiável durante a chanfragem. As lâminas especialmente rectificadas da ferramenta de chanfrar SNAP estão disponíveis como variante de corte para a frente e para trás ou apenas para trás. O movimento desta lâmina de chanfrar é mantido por um parafuso de controlo com uma mola no corpo da ferramenta. A substituição das lâminas é feita manualmente e pode, portanto, ser efectuada diretamente na máquina. O chanfro pretendido é criado na aresta frontal do furo em avanço e velocidade de trabalho. Ao atingir a profundidade de chanfradura, que é definida pela geometria da lâmina, a lâmina retrai-se radialmente para dentro do corpo da ferramenta. Em seguida, a ferramenta desloca-se rapidamente através do furo sem parar o fuso. Uma secção de deslizamento especialmente concebida na lâmina evita danos na superfície do furo - mesmo em furos fresados. Ao sair do furo, a lâmina carregada por mola volta à sua posição neutra. A aresta posterior do furo
