O seu corpo de perfuração. O nosso módulo de chanfragem. A sua poupança de tempo.
Executar a perfuração e o chanframento ao mesmo tempo numa só operação
Reduzir o número de ferramentas individuais e de passos de trabalho e, consequentemente, os tempos e custos do processo
Pode ser instalado perto da cabeça de perfuração devido ao tamanho compacto do módulo
Gama
O novo módulo SNAP é utilizado em corpos de broca a partir de Ø18,0mm. Apesar das suas pequenas dimensões, o módulo SNAP produz chanfros que variam de 0,5 a 1,0 mm - dependendo da lâmina utilizada. As lâminas estão disponíveis com vários revestimentos, consoante o material da peça, e podem ser trocadas em apenas alguns passos rápidos, utilizando uma ferramenta de montagem.
Construção

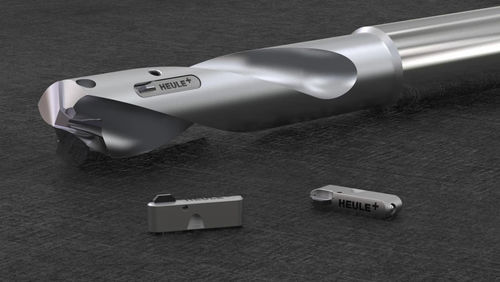

O design compacto do módulo tem muito poucas peças de desgaste. O módulo é extremamente compacto, com apenas 16,0 x 3,5 x 5,0 mm.
Para acomodar o módulo SNAP, o corpo da broca existente deve ser modificado com um bolso pelo cliente (em consulta com o fabricante do corpo da broca). O módulo é fixado ao corpo da broca com um único parafuso. Para permitir taxas de avanço mais elevadas e otimizar ainda mais o tempo de processo, podem ser integrados dois módulos num corpo de perfuração. Não é possível integrar os módulos em brocas de metal duro.
Devido ao tamanho compacto do módulo de chanfragem, este pode ser instalado diretamente atrás da cabeça de perfuração. Isto reduz as distâncias de deslocação, permite que a perfuração e a chanfragem sejam efectuadas simultaneamente, possibilita maiores profundidades de perfuração e reduz a obstrução por aparas durante a chanfragem.
Passos do processo
Numa única operação, o furo é produzido com chanfros em ambas as suas arestas. Este processo é concluído sem rodar a peça de trabalho ou mudar de ferramenta.
---
