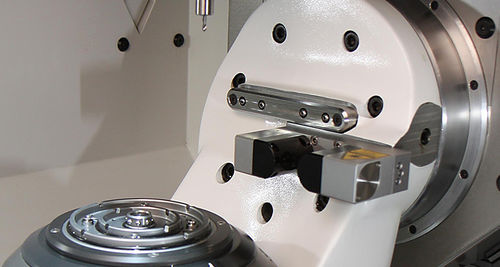

O conjunto de ferramentas laser Compact foi concebido para ser utilizado em máquinas com um espaço limitado para a medição de ferramentas particularmente pequenas.
Com um comprimento de 123 mm e uma altura de apenas 66 mm, há espaço para o sistema, mesmo em uma máquina pequena. A saída do cabo também é apenas para baixo para evitar a necessidade de mais espaço para os cabos e para a alimentação pneumática.
Aplicação:
Determinação do comprimento da ferramenta
Medição do raio da ferramenta
Detecção de ferramentas quebradas
Benefícios:
Tecnologia TCS (True Cutting Scan) - para a mais alta precisão
Limpeza de ferramentas com bico Laval com pressão supersónica
Proteção ideal da ótica por meio de obturador pneumático
Características & Benefícios
ÓPTICA LASER COMPACTA
Aparelho de medição a laser compacto - o menor da sua classe
Menor diâmetro da ferramenta 25 μm
Precisão +-0.2 μm
TCS - VARREDURA DE CORTE REAL PARA A MAIS ALTA PRECISÃO
Características:
Faz a varredura do círculo de corte realmente mais longo
Procura o diâmetro do círculo de corte mais longo
Utiliza isto para a medição exacta do comprimento
Medição correcta do comprimento da ferramenta
Benefícios:
Determina o comprimento real da ferramenta
Medição de comprimentos de alta precisão
Funcionalidade topo de gama - exclusivamente da m&h
---
