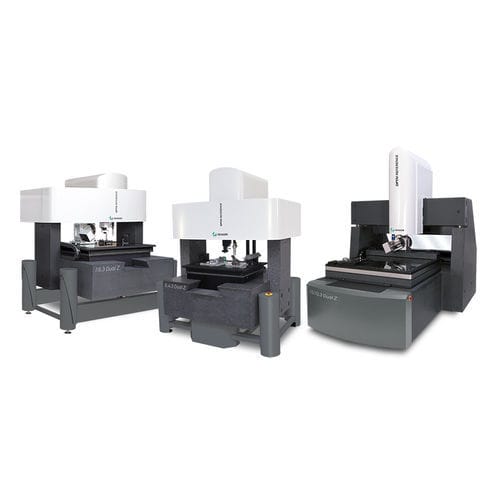

Máquina de medição de coordenadas Optiv Reference

3Dmultisensoresde alta precisão

A oferta de máxima qualidade no que diz respeito à precisão da medição e desenho é a linha do produto Optiv Reference. Proporciona medições 3D de alta precisão com tolerâncias de produção extraordinariamente ajustadas. Uma construção rígida em granito com os materiais de desenho mais avançados, os rolamentos pneumáticos em todos os eixos e os amortecedores de vibração opcionais oferecem uma solução sem igual para seus requisitos de metrologia. O desenho Dual-Z exclusivo da Optiv é incluído como padrão em todos os modelos Reference, o mesmo a gama completa de sensores e acessórios, por exemplo, os sensores motorizados e indexáveis e as várias combinações de mesas giratórias. A linha Optiv Reference é a solução ótima para medições 3D complexas e de alta precisão. O objetivo essencial para desenvolver a série Optiv Reference era aprimorar a precisão da medição. O desenho está baseado em uma estrutura a prova de torção de portico fixo e base de granito de poro fino e uma construção de mesa. O eixo Y da mesa incorpora um rabo de andorinha em V para um desenho de guia de máxima precisão. A base e a estrutura do portico superior descansam sobre um suporte de 4 pés com amortecimento de vibrações integrado. Os eixos estão equipados com rolamentos pneumáticos de carga prévia. Os eixos são conduzidos através de seu centro de massa utilizando parafusos de esferas recirculantes, incluindo servomotores CC com voltas (loops) de controle fechadas e controle de velocidade.
