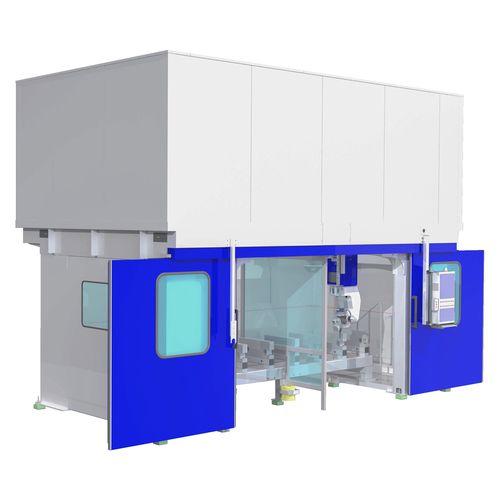

Máquina de corte com função de entalhe G-S-K
com facaultrassônicapara borracha

máquina de corte com função de entalhe
máquina de corte com função de entalhe
máquina de corte com função de entalhe
máquina de corte com função de entalhe
máquina de corte com função de entalhe
máquina de corte com função de entalhe
máquina de corte com função de entalhe
Guardar nos favoritos
Comparar


Características

Tecnologia
com faca, ultrassônica
Material trabalhado
para borracha, para espuma, para PVC, para PMMA, para couro
Formato das peças de trabalho
de perfis, para perfis em PVC, para painéis de espuma plástica, para matrizes, para blocos de espumas flexíveis de PU, para tecidos multicamadas, de tecidos de camada única, para têxtil em tiras
Tipo de controle
CNC
Função combinada
de contorno, com função de entalhe
Aplicações
para aplicações industriais, para a indústria automotiva, para aeronáutica
Características de construção
compacta, de 1 cabeça, de 6 eixos
Outras características
automática, de alta precisão, com câmera CCD, de alta velocidade, de precisão, de alto desempenho, CE, de alta potência, com mesa de troca, para produção em massa, de alta capacidade, multieixos, de têxtil técnico, para filme plástico, programável, para materiais de espessura fina, 3D, para serviços pesados, por medida
Curso X

MÁX: 3.600 mm
(141,73 in)

MÍN: 2.600 mm
(102,36 in)

Curso Y

1.500 mm
(59,06 in)

Descrição

A tecnologia de 6 eixos permite que componentes complexos sejam usinados de forma inteligente e com particular precisão. A alta precisão de produção é um fator vencedor em setores industriais como a indústria de fornecimento automotivo. As possibilidades de aplicação são, por exemplo, airbags sintéticos e de couro. Tecnologia de 6 eixos em design de pórtico. Possibilidade de operação em tandem através da instalação de uma parede divisória. Grande variedade de possibilidades de equipamentos individuais, tais como lâmina fixa ou dispositivo de corte ultra-sónico. A mais alta precisão para a produção de fracos. Cortes limpos, contornos sólidos exactos, precisão em valores absolutos até 30 μm de linhas de ruptura pré-determinadas produzidas no enfraquecimento da parede do airbag. Excelentes valores de aceleração e alimentação. Documentação dos parâmetros do processo. Sistemas de medição linear de distâncias de alta precisão (balanças de vidro), opcional. Cabine de segurança (opcional: ar condicionado). Concepção e produção própria de equipamentos. - Eixo de rotação C 540° C - Eixo basculante A 365° - Eixos lineares de movimento rápido X/Y 60 m/min (110 m/min com opção de accionamento linear) - Eixo linear de movimento rápido Z 30 m/min - Eixos rotativos de movimento rápido A/C 9.000°/min / 12.000°/min (15.000°/min / 25.000°/min com opção de acionamento linear) - Precisão de posicionamento ± 0,05 mm (± 0,03 mm com escala de vidro opcional) - Repetibilidade ± 0,05 mm (± 0,03 mm com escala de vidro opcional) - Dispositivo de corte fixação da lâmina de corte para lâmina de corte com eixo CNC adicional para rastreamento da lâmina - Dispositivo de corte ultra-sónico Lâmina de corte ultra-sónica com eixo CNC adicional para seguimento da lâmina, dependendo da aplicação, com gerador ultra-sónico de 20 kHz ou 35 kHz - Controle CNC Siemens Sinumerik 840D/SL Operar - Peso da máquina aprox. 8.000 kg

---

Tradução automática  (ver texto original em inglês)
