Sistemas de análise de gases residuais para análise do processo de vácuo
A série HPR-30 são sistemas de análise de gases residuais configurados para análise de gases e vapores em processos de vácuo e para diagnóstico de vácuo com capacidade de amostragem desde o alto vácuo até a pressão atmosférica. Os sistemas são totalmente configuráveis para aplicações de processos individuais como CVD, ALD, gravação de plasma, MOCVD, pureza de gases de processo e monitoramento de contaminantes em processo.
Caracterização por Plasma
Secagem por congelação
CVD / MOCVD / ALD
Processamento a vácuo
Análise de gases residuais
Perto do XPS atmosférico, APXPS
Revestimento óptico de filme fino
Os sistemas da série HPR-30 foram concebidos para a análise de alta sensibilidade de resposta rápida de espécies de gases e vapores em processos de vácuo. As aplicações incluem detecção de vazamentos, monitoramento de contaminação, análise de tendências de processo e análise de espécies de alta massa e precursores utilizados em aplicações ALD e MOCVD, por exemplo.
As configurações de amostragem são oferecidas como:
O carrinho HPR-30 com entrada de amostragem de dupla condutância apresenta uma abertura reentrante fechada para amostragem diretamente dentro da região do processo, proporcionando máxima integridade dos dados e confirmação rápida do status do processo.

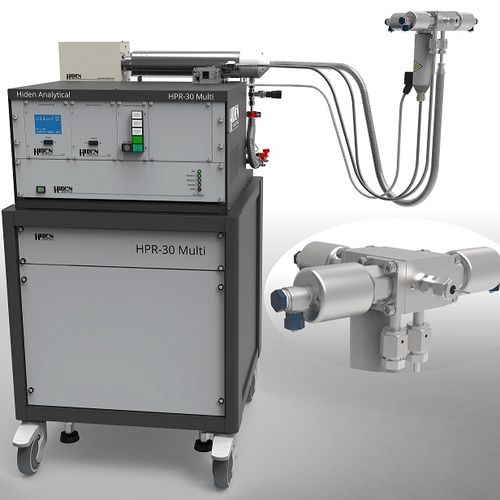

HPR-30 Carrinho Multi-entrada com múltiplas entradas flexíveis, conexão de 1m de comprimento e tri-válvulas com comutação automática para análise em uma ampla faixa de pressão de processo.
HPR-30 SGL com uma única linha de amostragem aquecida para aplicações onde há pouco espaço de ferramenta para conexão de amostragem e onde a necessidade de análise de produtos de reação menos voláteis requer uma solução de entrada totalmente aquecida. A aquisição de dados com tempo de resposta adequado ao monitoramento do processo de deposição pulsante é oferecida como uma opção de sistema.
---
