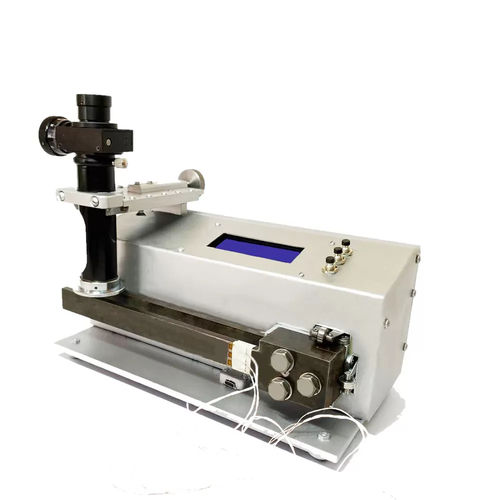

Calibrador de processo TFGD-4001

compactomanual

O TFGD-4001 é utilizado para a calibração dinâmica de strain gages de todos os tipos, que são utilizados para testar peças de turbinas a gás e motores de turbojactos diretamente num objeto à escala real. Pode ser utilizado para a calibração de strain gages para todos os tipos de ensaios de bancada (estáticos, dinâmicos). Outra aplicação possível é a determinação dos factores de conversão dos sinais eléctricos dos strain gages (ligados em circuitos de meia ponte ou ponte completa) em quantidades mecânicas que surgem nos objectos de ensaio. O TFGD-4001 é produzido numa caixa metálica retangular com um formato compacto. A medição da amplitude de oscilação da haste do diapasão é efectuada visualmente utilizando uma ocular ótica externa com um membro linear. O diapasão é montado sem ambiguidade, o que elimina a necessidade de ajuste manual do foco da ocular. O lado interior do painel frontal do TFGD-4001 tem um conetor de mola plana de 12 canais para ligação de strain gages. Existe também uma bolsa especial para a colocação de bobinas de fios de chumbo para evitar o seu desenrolamento durante o funcionamento e a criação de interferências. A parte exterior do painel frontal inclui um conetor para equipamento de teste, um interrutor de amplitude fixa e um interrutor de alimentação eléctrica. O cabo de alimentação e o terminal de terra estão localizados no painel traseiro. O conjunto fornecido inclui 1 ou mais (consoante a encomenda) diapasões, fabricados em aço da classe AISI 4340, fixados com três parafusos M8. Cada diapasão é fornecido com um certificado de graduação. A identidade da frequência de oscilação é obtida através da seleção da espessura e do polimento preciso das metades do diapasão durante o processo de fabrico. Propriedades do diapasão: - Tensão na base do diapasão 0,5 - 10 kg/mm2 - Precisão da deformação medida ±10 ppm de tensão relativa
