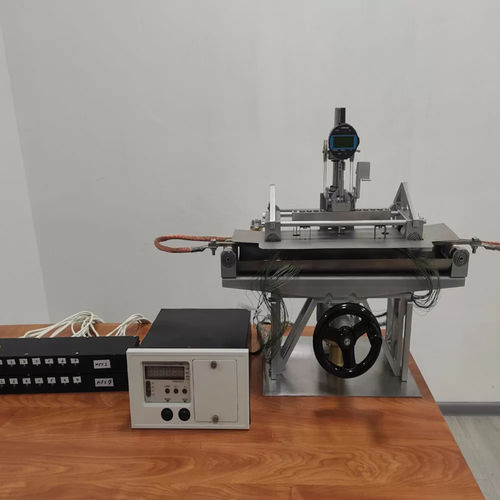

A ferramenta utiliza uma viga de graduação com secção transversal constante, que é carregada pelo esquema de flexão pura. O medidor de deflexão da viga é posicionado na viga independentemente da unidade de potência da ferramenta. A ferramenta permite a reprodução de deformações de 0 a 3000 ppm de tensão relativa a temperaturas até 800°C ou 1000°C, consoante o material da viga de graduação. O sistema especial de posicionamento do medidor de deformação do feixe possui uma guia vertical precisa. Graças a esta guia, garante a reprodutibilidade das medições enquanto o medidor é levantado entre medições para minimizar o impacto térmico da viga aquecida, e depois instalado de novo na viga. O sistema de medição móvel é equilibrado para minimizar o efeito da força sobre a viga. O aquecimento da viga é efectuado através da passagem de corrente eléctrica. A regulação da temperatura definida é efectuada por um regulador eletrónico PID, com base no sinal do termopar, instalado na viga.
