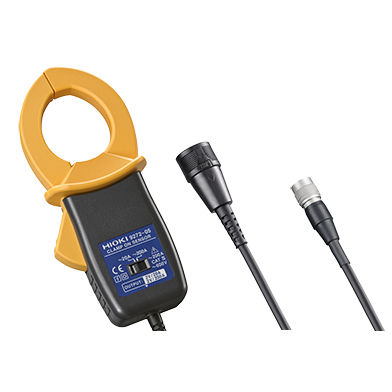

Pinça amperimétrica CA/CC 9272-05

portátilde medição

PINÇA NO SENSOR 9272-05 Ideal para medir corrente AC com baixas frequências, tais como dispositivos de controlo de inversores Visão geral Os sensores de corrente Hioki são os melhores dispositivos da categoria para uso com medidores de potência, HiCorders de memória e osciloscópios de alto desempenho. Os 9272-10/9272-05 são um sensor de corrente AC de 1Hz a 100 kHz ideal para medir equipamentos de baixa frequência, como inversores. CAT III 600V Características principais - Características superiores de baixa frequência e fase adequadas para testar a corrente e a potência dos dispositivos de controlo do inversor - Largura de banda de frequência de 1 Hz a 100 kHz perfeita para análise harmónica, análise FFT e monitorização de formas de onda (apenas AC) Especificações básicas (Precisão garantida por 6 meses, Precisão pós-ajustamento garantida por 6 meses) Corrente nominal - 20 A AC, ou 200 A AC (selecionável) Entrada máxima permitida - 50 A rms (no intervalo de 20 A), 300 A rms (no intervalo de 200 A) Características de frequência - 1 Hz (±2 % rdg. ±0,1 % f.s.) a 100 kHz (±30 % rdg. ±0,1 % f.s.) Amplitude e precisão de fase - Amplitude: ±0,3 % rdg. ±0,01 % f.s. Fase: ±0,2 ° (45 a 66 Hz) Tensão de saída - 2 V/20 A gama de corrente nominal, ou 2 V/200 A gama de corrente nominal (saída de tensão com a Unidade Sensora, utilização com um dispositivo com uma resistência de entrada 1 MΩ ou superior) Tensão nominal máxima para a terra - 600 V rms (CAT III) Diâmetro do núcleo - φ 46 mm (1,81 pol.) Alimentação - ±11 V a ±15 V DC (Suplemento de energia através da Unidade Sensora, que suporta 100 a 240 V AC) Consumo de energia - 5 VA máx. (quando medindo 200 A)
